TDS-100系列超聲波流量計

TDS-100超聲波液位計流量計概 述

        本說明書隻作爲簡易操作手冊，用戶需瞭解詳細操作歡迎來電咨詢。

        新一代的産品繼續沿用瞭原先鏟平的操作界面，隻是個别的菜單功能做瞭增減，同時又開發瞭4鍵盤、串口鍵盤和軟件鍵盤（通過RS485連接），幾種鍵盤可替換使用。

新一代産品增加瞭以下特點和功能：

1、硬件模塊化設計，生産及維修操作簡易；

2、内置4M字節數據記錄器，可記錄20萬行定時輸出或即時打印數據；

3、電氣隔離RS485接口，含MODBUS、M-BUS、FUJI等10多種通訊協議；

4、電氣隔離0-20mA或4-20mA電流環輸出，可選環路供電方式（兩線制）；

5、可選HART協議；

6、符合CJ128熱表标準的熱量測量功能；

7、8-36VDC,8-30VAC,220VAC供電方式可選；

8、具有手動累積器及批量控制器等功能；

9、年月日累積記錄功能，可記錄前512天（每天）、前128個月（每月）的累積流量及累積熱量等數據；

10、記錄並查閱前32次上斷電時間及其它數據；

11、間隔可設定範圍爲1秒到24小時一次的自動數據記錄或輸出功能，有多大22項輸出内容；

12、三路精度爲0.1%的模拟輸入；

使用前請先瞭解産品的工作電源和型号，防止誤接造成不正常工作或損壞。

固定式超聲波流量計技術特點：

1、測量精度：1%；

2、工作電源：隔離DC8-36V或AC85-264V；

3、功    耗：工作電流50mA(不連接鍵盤和蜂鳴器不響的條件下)；

4、可選輸出：1路标磚隔離RS485輸出；

              1路隔離4-20mA或0-20mA輸出（有源、無源可選）；

              可選HART協議；

              雙路隔離OCT輸出（OCT1脈沖寬度6-1000ms之間可編程，默認200ms）；

              1路雙向串行外設通用接口，可以直接通過串聯的形式連接多個諸如4-20mA模拟輸出闆、頻率信号輸出闆、熱敏打印機、數據記錄儀等外部設備；

5、可選輸入：三路4-20mA模拟輸入回路；

6、顯    示：2×10漢字背光顯示器（中英文雙語可選擇）；

7、操    作：16按鍵或4按鍵窗口化操作；

8、其它功能：自動記憶前512天，前128個月，前10年正負淨累積流量自動記憶前30次上、斷電時間和流量並可實現自動或手動補加，並可以通過MODBUS協議讀出；

9、流量傳感器：外敷式、插入式和管段式；

手持式超聲波流量計技術特點：

        适用於各種尺寸管道流量計量，流速測量範圍爲0.01～±32m/s,測量介質爲水、海水、污水、酒精等單一穩定的液體，測量材質爲鋼、不鏽鋼、鑄鐵、PVC、玻璃鋼等均勻質密的管道。

1、測量精度：優於1%；

2、重 複 性：優於0.2%；

3、工作電源：内置鎳氫充電電池可持續工作10小時以上；

4、安裝方式：外敷式安裝；

顯    示：4行漢子同屏顯示瞬時流量、流速、累積流量、信号

5、狀态等；

6、信号輸出:隔離RS232，可用於聯網檢測或導出記錄數據；

7、可選輸出：OCT輸出正、負、淨累積脈沖信号和頻率信号（1-9999HZ）可選；

8、可選配的傳感器：外夾式，可即插即拔式接口；

便攜式超聲波流量計技術特點：

适用於工業現場中液體流量的在線标定和巡檢測量。具有操作簡單、測量精度高、一緻性好、可在線打印、電池供電時間長等特點。

1、測量精度：優於1%；

2、重 複 性：優於0.2%；

3、工作電源：220VAC（标配），110VAC（可選）；

4、測量周期：500ms(每秒2次，每個周期採集128組數據)；

5、電    池：内置鎳氫充電電池可連續工作24小時；

6、安裝方式：外敷式安裝；

7、顯    示：2×10漢字背光顯示器（瞬時流量、累積流量、信号狀态等）；

8、信号輸出：隔離RS485；

9、通訊協議：MODBUS協議，FUJI擴展協議，兼容國内其他廠家同類産品的通訊協議；

10、打印輸出：内置熱敏一體式打印機，實現實時或定時打印；

11、其他功能：自診斷，提示當前工作狀态是否正常；

12、可選配的傳感器：可即插即拔式接口；

超聲波水表技術特點：

1、測量精度：2級；

2、工作電源：3.6V/19AH锂電池供電或電流環環路供電（兩線制）。

3、測量周期：500ms-49秒（出廠默認10秒）；

4、採樣次數：每個測量周期採樣次數32組-128組可選（出廠默認64組）；

5、電池功耗：出廠默認狀态下锂電池可持續工作5年；

6、可選輸出：1路USART（TTL）輸出；

             1路RS485輸出（内部電池供電或外供直流電源可選）；

             雙路隔離OCT輸出（OCT1脈沖寬度6-1000ms間可編程，默認200ms）;

7、顯    示：本地96段LCD顯示共能夠顯示44個不同窗口内容；

8、操    作：本地磁性雙按鍵可浏覽前44個窗口内容，但不能設置參數，參數需通過RS485，使用二次儀表或PC設參軟件；

9、其他功能：自動記憶前512天，前128個月，前10年正負淨累積熱量自動記憶前30次上、斷電時間和流量並可實現自動或手動補加，並可以通過MODBUS協議讀出；

10、防護等級：IP68；

11、流量傳感器：外敷式、插入式和管段式；

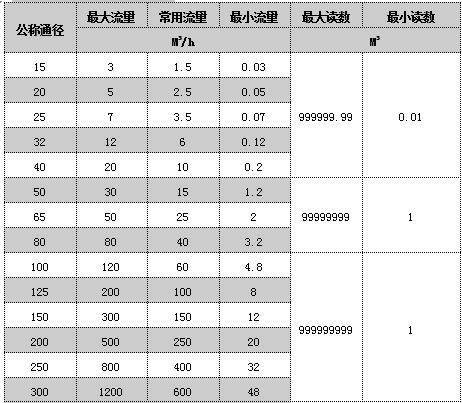

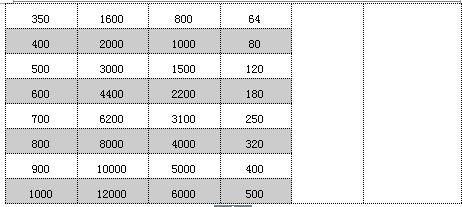

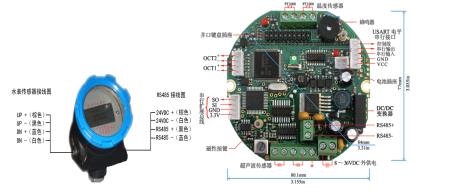

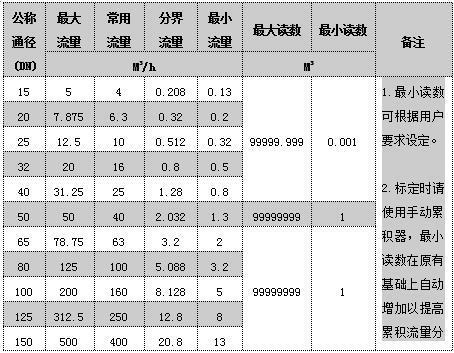

■超聲波水表流量範圍：

标定須知

        由於水表出廠時小讀數已固定，标定時可能會因分辨率不足造成結果偏差。所以标定時請使用手動累積器菜單H0、H1、H2、H3（40、41、42、43）確保精度。

注意：當出廠設定小讀數爲0.001立方米時，手動累積器菜單單位爲升；出廠設定小讀數爲1立方米時，手動累積器菜單單位爲立方米。

超聲波冷熱量表技術特點：

測量精度:2級，滿足CJ128-2007《熱量表》标準；

工作電源：隔離DC8-36V或AC85-264V或3.6V/19AH锂電池；

溫度範圍：4-160℃；

溫差範圍：3-75℃；

環境等級：B級或C級；

可選輸出：1路标準隔離RS485輸出；

          1路隔離4-20mA或0-20mA輸出；

          可選HART協議；

          雙路隔離OCT輸出（OCT1脈沖寬度6-1000ms之間可編程。

超聲波冷熱表流量範圍：

操作與顯示

        産品採用瞭窗口化軟件設計，所有輸入參數、一起設置和顯示測量結果統一細分爲100多個獨立的窗口表示，使用者通過“訪問”特定的窗口即可達到輸入參數、修改設置或顯示測量結果的目的，窗口採用兩位數字（包括+号）編号，從00～99，然後是+0、+1等。窗口号碼或稱窗口地址碼，表示特定的含義。

窗口本身主要分爲三種類型：

（1）數據型,例如M11，M12；

（2）選擇項型，例如M14；

（3）純顯示型，例如M01，M00。

        訪問數據型窗口，可以查看對應參數。如果欲修改數值，可直接鍵入數值鍵然後回車,也可鍵入回車鍵後，再鍵入數字鍵，然後再鍵入回車鍵確認。

        訪問選擇型窗口，可以查看對應所選擇的選擇項。如果欲進行修改，必須先鍵入回車鍵，這時屏幕左邊将出現“>”和閃動的光标，表示進入可修改選擇狀态。使用者可使用和鍵移出所要的選擇項後，鍵入鍵確認；也可以直接輸入數字對應的選擇項，鍵入鍵確認。

        顯示型窗口隻顯示供用戶浏覽，不能修改。

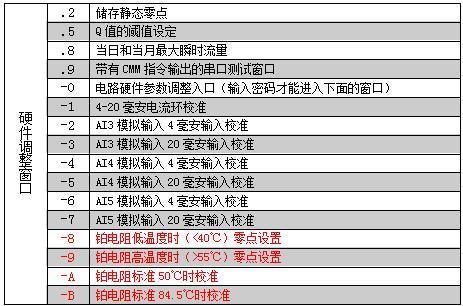

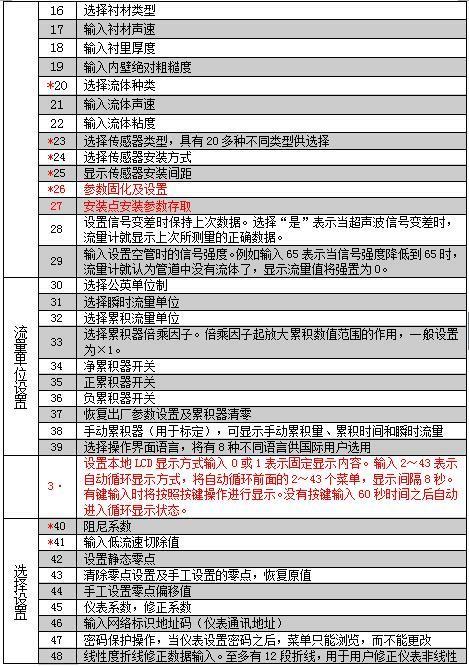

菜單一覽表

故障解析

        超聲波流量計設計瞭完善的自診斷功能。對發現的問題以代碼的形式按時間順序顯示在LCD顯示器的右上角。M08菜單則可順序顯示所有存在的故障問題。

        硬件故障在每次上電時進行檢查，正常工作時能檢查到部分硬件故障。對因設置錯誤或測試條件不合适造成的不能檢測問題也能顯示出相應的信息，以便用戶很快地確定故障及問題所在，並及時按下列兩表所提供的方法解決問題。

        顯示的錯誤分爲兩類：一類爲電路硬件錯誤信息，可能出現的問題及解決辦法見表1所示。如果上斷電自檢時發現問題，進入測量狀态以後，顯示器的左上角将顯示“*F”。可重新上電，查看所顯示的信息，按下表採取具體措施。如果問題繼續存在，請與公司聯系。

       問題及解決辦法由以下兩表給出。

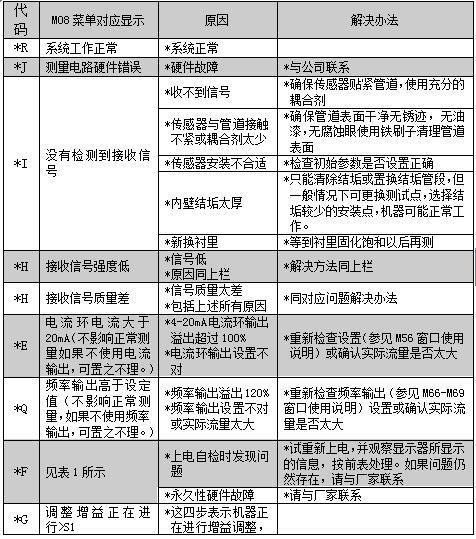

表1.硬件上電自檢信息及原因對策

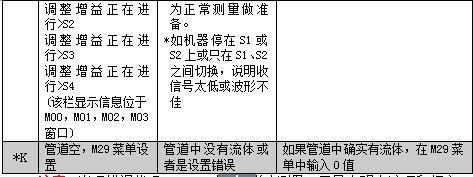

表2.工作時錯誤代碼原因及解決辦法

注意：出現錯誤代碼*Q、*E時並不影響測量，隻是表明電流環和頻率輸出有問題。

4鍵操作與顯示

4鍵鍵盤的4個按鍵依次爲菜單、上移、下移、回車四個按鍵。

上移鍵可上移菜單或增加數字；

下移鍵可下移菜單、減小數字、光标移動下一數字，當移動到尾部後，下移鍵會起到回車的作用。

例如，輸入9，需要連續使用上移鍵9次，然後移動到下一數字

位置上。

當輸入菜單号碼時，如果隻輸入一個數字後，然後輸入回車，表示輸入的這個數字爲是十位數字上的數。

例如鍵入按鍵組合：菜單鍵+三次上移鍵+回車鍵，表示進入菜單M30。進入菜單M42的按鍵組合爲：菜單鍵+四次上移鍵+下移鍵+兩次上移鍵+下移鍵，也可以使用菜單鍵+四次上移鍵+回車鍵+兩次下移鍵。進入菜單M00的按鍵組合爲：菜單鍵+回車鍵。

進入菜單M90的按鍵組合爲菜單鍵+回車鍵+上移鍵。進入菜單M30的按鍵組合爲菜單鍵+四次上移鍵+回車鍵+兩次上移鍵。

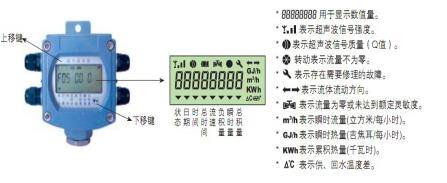

       本地LCD窗口有兩個磁性按鍵，無需打開機殼使用磁棒在機殼外部操作。分别位於LCD的左上角和右下角，稱爲“上移鍵”和“下移鍵”。兩個磁性按鍵隻能用於上、下翻頁浏覽參數，不能修改和設置參數，如需修改和設置參數，必須使用RS485串口鍵盤或設參軟件才能實現。

        本地LCD可設置兩種顯示方式，一種是自動循環顯示方式，在M3.（M3A）窗口輸入2-39的數字表示前多少個窗口自動循環顯示，出廠默認前8個窗口（面膜上的8個窗口）自動循環。另一種是固定顯示方式，在M3.（M3A）窗口中輸入0或1即可。

        本地LCD在循環顯示狀态下，初次按鍵，窗口自動進入上次按鍵所移動的窗口，停止按鍵超過60秒，自動循環狀态啓動，自動循環狀态下，按下移鍵超過3秒鍾，今日顯示00窗口。

顯示狀态代碼及故障判斷

        通過查看本地LCD顯示器第07号窗口，可以判斷當前流量計的工作狀态。

        07号主窗口顯示格式樣式：FxG SS Q

        SS爲00～99是數值，表示當前信号強度。正常範圍50～99，越大越好；

        Q的數值範圍爲0～9，表示當前信号質量，正常工作範圍5～9，越大越好；

        G表示信号調整步驟。正常工作時爲空格，調整信号過程中顯示3、2、1等；

       X表示當前系統工作狀态代碼，含義分别如下：

段式液晶顯示  液晶顯示      MODBUS寄存器

F0xxx        *I       Bit0  沒有收到信号錯誤

F1xxx        *H       Bit1  信号太低錯誤

F2xxx        *H       Bit2  信号差錯誤

F3xxx        *K       Bit3  管道空錯誤

F4xxx        *J       Bit4  電路硬件錯誤

F5xxx        *G       Bit5  正在調整電路增益

F6xxx        *Q       Bit6  頻率輸出超量程錯誤

F7xxx        *E       Bit7  電流環輸出電流過量程錯誤

F8xxx        *F       Bit8  内部數據寄存器效驗和錯誤

F9xxx        *F       Bit9  主振頻率或者時鍾頻率存在錯誤

FAxxx        *F       Bit10 參數區存在效驗和錯誤

Fbxxx        *F       Bit11 程序存儲器數據效驗和錯誤

Fcxxx        *F       Bit12 溫度測量電路可能存在錯誤

Fdxxx        *L       Bit13 保留（25版表示FLASH儲存器存在錯誤）

Fexxx        *        Bit14 内部計時器溢出錯誤

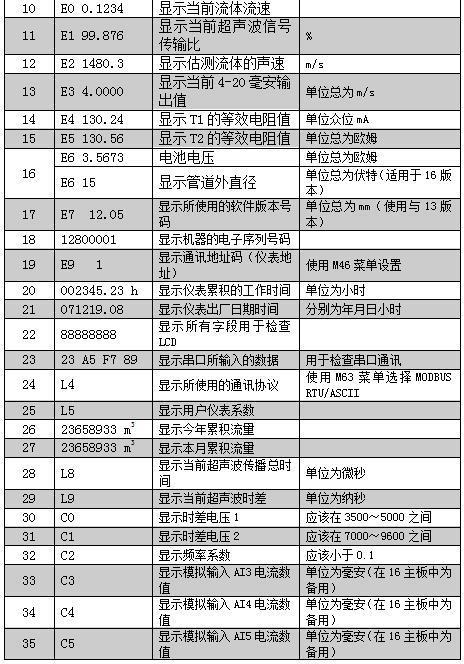

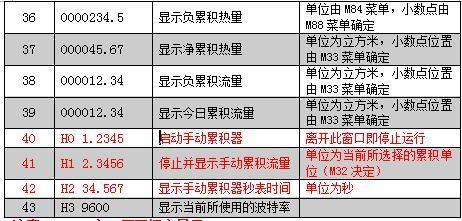

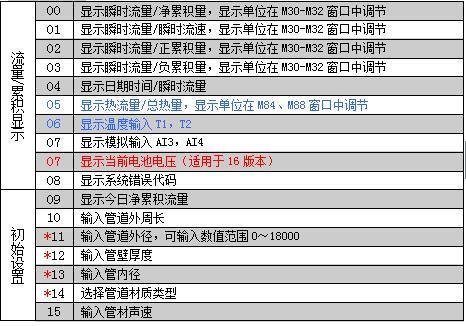

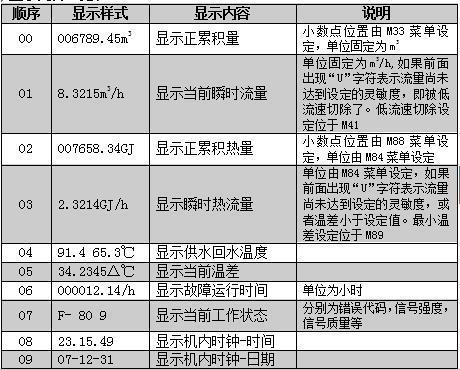

顯示内容一覽表

注意：40-42窗口用於标定顯示

外形尺寸及接線圖

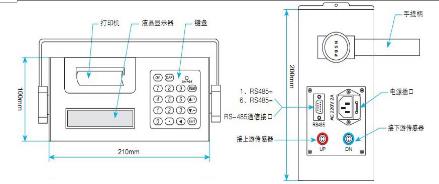

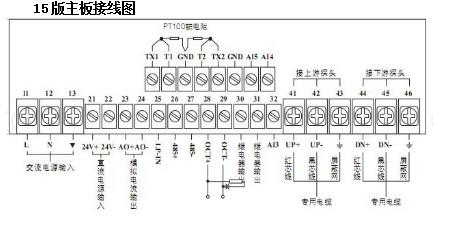

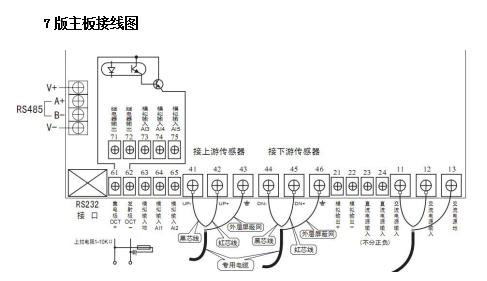

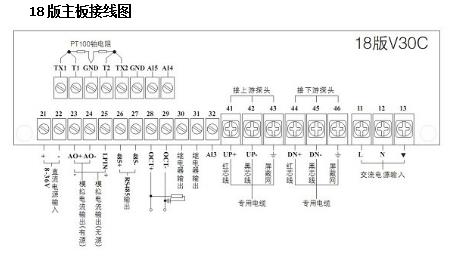

一 壁挂主機外形尺寸及接線圖

    标準型 外形圖

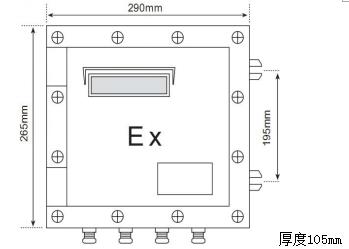

防爆型 外形圖

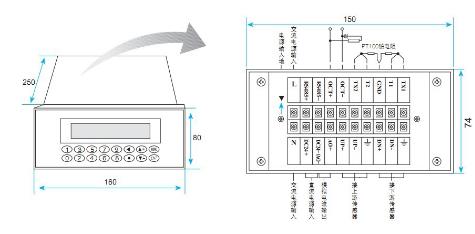

二 盤裝主機外形尺寸及接線圖

        用戶要求不同有可能接線标識不同，以實際爲準。

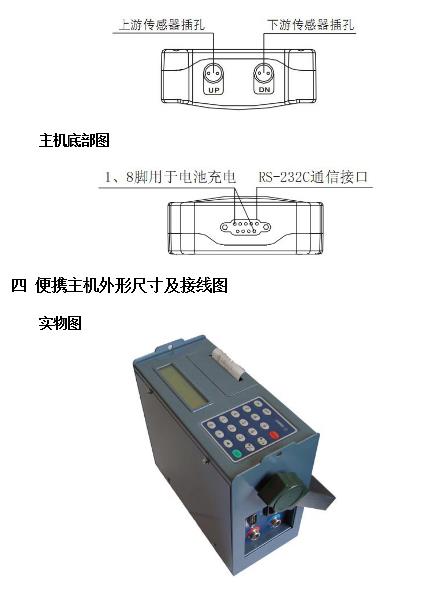

三 手持主機外形及接線圖

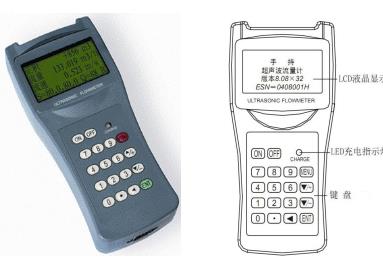

實物圖

主機頂部圖

外形尺寸及接

外形尺寸及接線圖

五 模塊外形尺寸及接線圖

        模塊外殼顔色目前有草綠色、乳白色和天藍色，本圖以草綠色模爲例（隻是外貌有區别，功能同等，客戶無需多慮）：

六 超聲波水表外形及接線圖

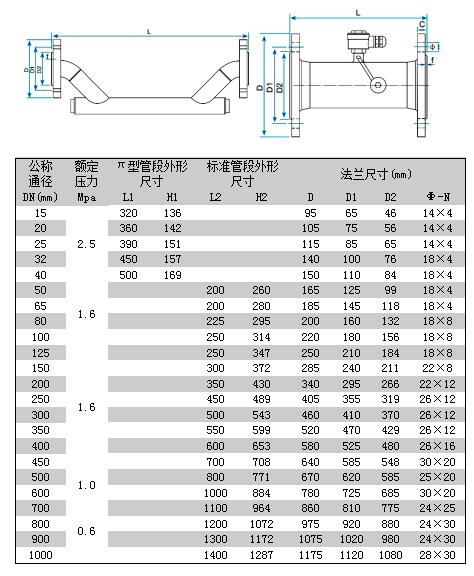

七 管段流量傳感器尺寸圖

安裝測量

        溫度傳感器的安裝相對簡單，隻需在供水和回水管路上分别安裝即可，這裏不做重點介紹，本章節主要介紹流量傳感器的安裝。

1、選擇合适的安裝測量點；

2、根據現場情況或購買的傳感器種類選擇合适的安裝方法；

  （1）插入式流量傳感器類型選擇：插入B型，安裝方式：Z法；

  （2）管段式流量傳感器：出廠前參數已設定，直接段管安裝；

3、輸入管道參數，計算兩個流量傳感器之間的安裝距離；

4、現場安裝傳感器；

5、信号檢查（通過第90、91、92窗口檢查安裝是否滿足要求；

選擇流量測量點

        爲保證測量精度和穩定性，傳感器的安裝點應選擇在流場分布均勻的直管段部分（正常使用時管道中必須充滿液體）。必須遵循以下原則：

1、選擇滿管的位置，如直管段（流體向上流動）或水平管段。

2、安裝點應選擇上遊大於10倍直管徑、下遊大於5倍直管徑以内無任何閥門、彎頭、變徑等均勻的直管段，安裝點應充分遠離閥門、泵、高壓電和變頻器等幹擾源。

3、避免安裝在管道系統的至高點或帶有自由出口的豎直管道上（流體向下流動）

4、對於開口或半滿管的管道，流量計應安裝在U型管段處。

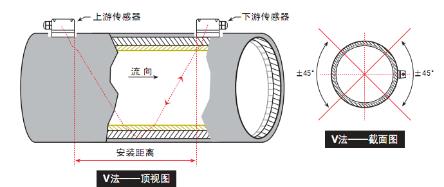

5、兩個傳感器必須安裝在管道周面的水平方向上，並且在軸線水平位置±45°範圍内安裝，以防止上部有不滿管、氣泡或下部有沉澱等現象影響傳感器正常測量。如果受安裝地點空間的限制而不能水平對稱安裝時，可在保證管内上部分無氣泡的條件下，垂直或有傾角地安裝傳感器。

儀表井施工要求

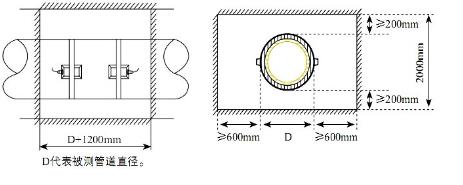

        如現場傳感器需要安裝在儀表井裏時，就必須需要有一定的安裝空間，以便於人能直立工作，即管壁到牆壁之間的距離至少600mm以上，即寬度W>（D+700×2）mm，儀表井軸向寬度L>D+1200mm，安裝傳感器時，應避開法蘭、焊縫、變徑，並盡量安裝在管道軸線水平位置±45°範圍内。

外縛式傳感器的安裝方法

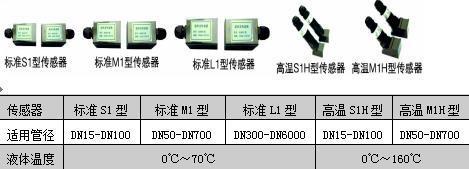

外縛式傳感器共有五種型号可供選擇：

安裝距離

        外敷式傳感器安裝間距以兩傳感器的内邊緣距離爲準（參見安裝示意圖），間距的計算方法是首先在菜單中輸入所需的參數以後，查看窗口M25所顯示的數字，並按此數據安裝傳感器。

安裝方式

        外敷式傳感器的安裝方式共有四種。分别是V法、Z法、N法和W法。DN200以下的管道可優先選用V法，無信号或信号質量差時刻選用Z法，DN200以上的管道或者鑄鐵管時應優先選用Z法，N法和W法是較少使用的方法，通常适合DN50mm以下的細管道安裝。

V 法

        一般情況下，V法是比較标準的安裝方法，使用方便、測量準確，安裝時兩傳感器水平對齊，其中心線與管道軸線水平即可，可測管徑範圍約DN15mm-DN400mm。

Z 法

        Z法是很常用的安裝方法，特點是超聲波在管道中直接傳輸，無反射（稱爲單聲程），信号衰減損耗很小。Z法可測管徑範圍爲100mm-6000mm。現場實際安裝時，簡易200mm以上的管道都要選用Z法（這樣測得信号極大）。

安裝步驟

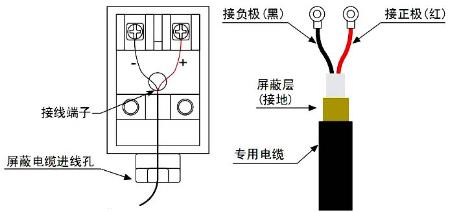

         1、接線（如圖）信号電纜的屏蔽線可懸空不接，不要與正、負極（紅、黑線）短路；

        2、密封防水，接好線後必須用密封膠（耦合劑）注滿，蓋好蓋後，必須将傳感器屏蔽線纜進線孔擰好鎖緊，以防進水；

         3、安裝傳感器，使用角磨機将欲安裝傳感器的區域抛光，除掉鏽迹油漆或防鏽層，並用幹淨抹布蘸丙酮或酒精擦去油污和灰塵，然後在欲安裝傳感器的中心周圍管壁塗上足夠的耦合劑，再把傳感器緊貼在管壁上並捆綁好，夾具（不鏽鋼帶）應固定在傳感器的中心部分，使之受力均勻；注意傳感器和管壁之間不能有空氣泡和沙礫。

插入式傳感器的安裝方法

現場安裝使用的專用開孔工具，可以在帶壓不停水的情況下在被測管道上打孔安裝，使傳感器和被測介質直接接觸從而實現流量的測量，並保證瞭生産正常穩定的運行、無壓力損失等特點，日後維護也無需停水；

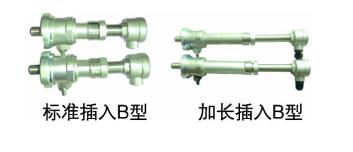

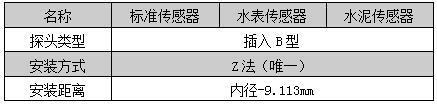

插入式傳感器共有三種型号可供選擇：

插入式傳感器圖

        對於除鋼和不鏽鋼外等不可直接焊接的管道，如鑄鐵、玻璃鋼、PVC、水泥等需配備廠家制作的專用管箍方可安裝，如用戶訂貨時遇到此類型情況，請告知廠家待安裝管道的精確外徑，以防漏水。

安裝工具

        安裝插入式傳感器需要本公司提供的專用開孔定位工具、400W手電鑽（可高層調速）、扳手及改錐等工具。

安裝距離

        插入式傳感器安裝間距以兩傳感器的中心沿管軸方向的距離爲準（詳見示意圖），間距的計算方法是首先在菜單中輸入所需的參數以後，查看窗口25所顯示的數字或“内徑-9.113mm”，並按此數據安裝傳感器。

安裝方式

        插入式傳感器安裝方式隻有一種，即Z法，通常管徑在DN80mm以上都可使用。

安裝步驟

1.安裝點定位

        将管道參數輸入主機，計算出安裝距離L（L=内徑-9.113mm）,然後根據安裝距離定出兩個傳感器的位置（兩個傳感器一定要保證在同一軸面上），安裝距離爲兩個傳感器的中心距。

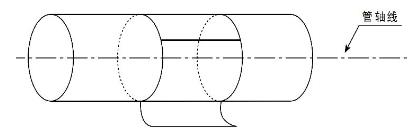

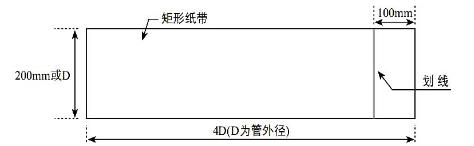

        一、制作定位紙：取一條長4D（D爲管徑），寬200mm(或D)的矩形紙帶（根據現場情況，可以用防濕、防腐蝕的材料代替紙帶），在距邊緣約100mm處劃一條線；

二、将定位紙纏繞在表面已清理幹淨的管道上，注意必須把紙兩邊互相重合對齊，才能使所劃的線與管軸相平行；

三、延長定位紙上的直線在管道上劃一直線，所劃直線與定位紙一邊緣相交點爲A；

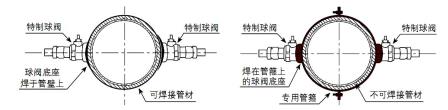

2.焊接球閥底座

        對於可焊接管材（如鋼、不鏽鋼等）隻需将球閥底座直接焊在管道外壁上（不鏽鋼管材需焊接不鏽鋼底座，訂貨時請注明）。焊前必須将焊點附近的管道表面處理幹淨，除掉鏽迹油漆，如有防鏽層的也應去掉，並用抹布蘸丙酮或酒精擦去油污和灰塵，然後焊接即可，但必須保證球閥底座中心點與A和B兩點重合，焊接時注意一定不要夾雜氣孔，以防漏水，甚至斷裂。

        對於不可直焊接管材（如鑄鐵、水泥管等），需採用定制的專用管箍固定（帶密封用膠墊），球閥底座已事先焊在管箍上，将管箍直接緊固到被測管道上，保證球閥底座中心點與A和B兩點重合，然後将球閥緊固在已焊有底座管箍上，一定要密封好。

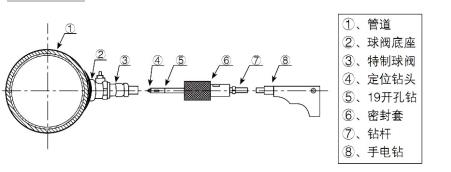

3.鑽孔

        将開孔器密封護套與特制球閥外螺紋連接，擰緊後，打開球閥，推動鑽杆直至與管道外壁接觸，将手電鑽與鑽杆接好鎖緊，接通電源，開始鑽孔，在鑽孔過程中電鑽保持低速轉速不要過快，以免卡鑽，甚至鑽頭折斷，鑽透後，拔出鑽杆直到開孔器鑽頭的前端退至球閥芯後，關上球閥，卸下開孔器。

檢查安裝

        安裝的好壞直接關系到流量值是否準確、流量計是否能長時間可靠的運行。所以需要進行下列的檢查，以確保得到很好的測量結果並使流量計長時間可靠的運行：

信号強度

        信号強度（M90中顯示）是指上下遊兩個方向傳感器接收信号的強度。信号強度使用00.0-99.9的數字表示相對的信号強度。對於外夾式傳感器安裝時應盡量調整傳感器的位置和檢查耦合劑是否充分，確保得到很大的信号強度。（系統能正常工作的條件是兩個方向上的信号強度大於60.0）。

信号質量（Q值）

        信号質量簡稱Q值（M90中顯示）是指接收信号的好壞程度。一般要求在60.0以上，越大越好。

傳輸時間比

        傳輸時間比（M91中顯示）用於確認傳感器安裝間距是否正確。在安裝正確的情況下傳輸比應爲100±3。傳輸時間比可以在M91中進行查看，盡量調到接近100.

        當傳輸比超過100±3的範圍時，應檢查參數（管外徑、壁厚、管材、襯裏等）輸入是否正確、傳感器的安裝距離是否與M25中所顯示的數據一緻、傳感器是否安裝在管道的同一軸面上、是否存在太厚的結垢、安裝點的管道是否橢圓變形等。

串口及通訊協議

        新一代YKTDS-100系列産品本身帶有隔離的RS485接口，可以同時支持多種常用的通訊協議，包括MODBUS協議、M-BUS、FUJI擴展協議、並兼容其他産品通訊協議。

        MODBUS協議是常規的工控常用協議。MODBUS的兩種格式RTU和ASCII都能支持。M-BUS是國際上常用熱表計量協議，使用該協議用戶在M63菜單中選擇“MODBUS ASCII“選項後再選擇協議中的任意一種即可。

        使用各種組态軟件自帶的标準的MODBUS驅動程序可以方便地把YKTDS-100連接到數據採集中。通過使用MODBUS-PROFIBUS轉換器，也可以方便地把YKTDS-100連接到PROFIBUS總線中。

        YKTDS-100系列産品還能夠起到簡易RTU設備的作用，可使用電流環及OCT輸出控制步進式或模拟式電磁閥的開度，OCT輸出可控制其他設備的上下電，其1路模拟輸入可用來輸入壓力、溫度等信号。在網絡環境中使用時，除标識地址碼的編程需使用串口或並口操作鍵盤外，其他各個量的操作均可在上位機上進行。數據的傳輸採用命令應答方式，即上位機發出命令，流量計做出相應的回答。

        流量數據採集可以使用本公司研制開發的通用流量/熱量數據監控系統，該系統基於YKTDS-100流量計的特點，充分利用瞭流量計特色的軟硬件設計，具有投資少、系統簡單明快、運行可靠等的特點。
