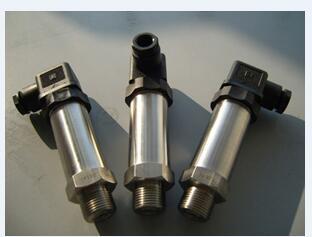

擴散矽壓力變送器

擴散矽壓力變送器概述

        TS小巧型壓力變送器靈敏度高、精度高、抗過載能力強。採用進口傳感器制造，傳感器和放大電路高度集成；採全體不鏽鋼爲一體，電路零點和增益無須調整；抗幹擾能力強，耐酸堿，長期穩定可靠。

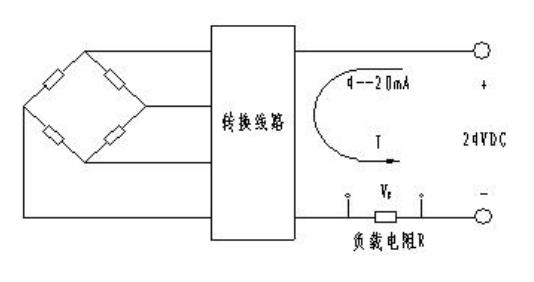

工作原理

        TS小巧型壓力變送器選用進口壓力芯片，敏感元件採用擴散或離子注入等工藝形成電阻並連接成惠斯通電橋，用微機械加工技術在電橋下形成壓力敏感膜片。當壓力作用在膜片上時，電阻值發生變化並且産生一個與作用壓力成正比的線性化輸出信号。我們在惠斯通電橋上加上直流電源，就會産生一個直流電壓信号的輸出。經過二次轉換線路，實現兩線制4～20MA輸出。

本産品符合GB 3836.1-2000 《爆炸性氣體環境用電氣設備　第1部分：通用要求》、GB 3836.4-2000 《爆炸性氣體環境用電氣設備　第４部分：本質安全型＂i＂》标準相應規定。儀器防爆标志爲：ExiaⅡCT4。

功能特點

◆穩定性好，滿度、零位長期穩定性可達0.2%FS/年。在補償溫度0～70℃範圍内，溫度飄移低於0.2%FS，在整個允許工作溫度範圍内低於0.5%FS。

◆具有反向保護、限流保護電路，在安裝時正負極接反不會損壞變送器，異常時

送器會自動限流在35MA以内。

◆固态結構，無可動部件，高可靠性，使用壽命長

◆從風壓到水、油都可以進行高精度的測量，不受被測介質質量大小的影響。

◆安裝方便、結構簡單、經濟耐用。

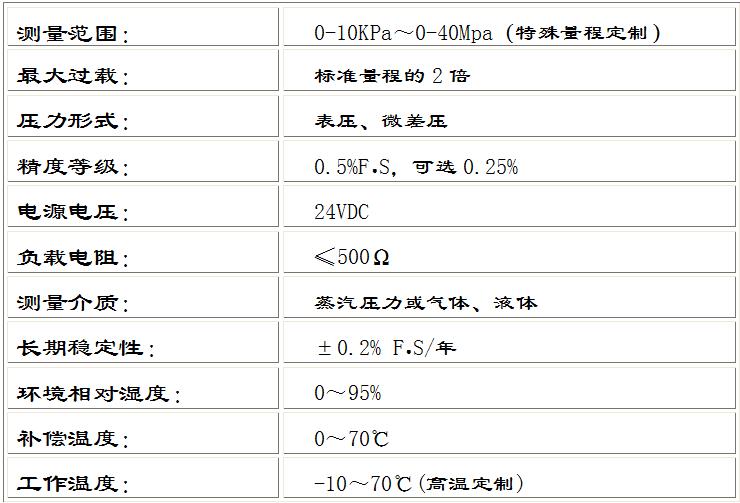

主要技術參數

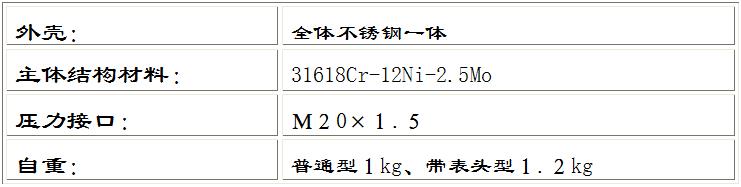

結構特點

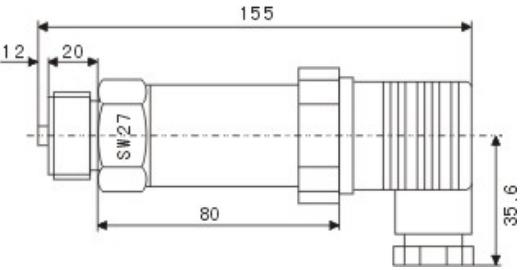

外型尺寸

調試方法

打開HSM接頭，擰下不鏽鋼管，即可看到調零和滿程電阻器，外接标準電源及電流表（０.２極以上），即可調整，步驟如下：

◆在變送器沒有加壓的情況下，調節零點電阻器，使之輸出電流４mＡ，

◆變送器加壓到滿量程，調節滿程電阻器，使之輸出電流２０mＡ，

◆反複以上步驟兩三次，直到信号正常。

◆調節完畢，擰緊保護蓋。

注意事項

◆凡供貨産品均帶有使用說明書及合格證，其中有産品編号、技術參數、出廠日期等，請認真核對，以免用錯。

◆不可用堅硬的物體直接擠壓變送器膜片，以免損傷變送器。

◆安裝時應根據産品連接方式和螺紋類型，查對現場接口是否與産品接口一緻，連接時應慢速擰緊，不能把轉矩直接加到變送器殼體上，隻能加在壓力接口的六方上。

◆接供電電源時應嚴格按照我公司接線說明進行連接。

◆邊送器過載壓力不可超過量程的200％ 。

◆使用中發現異常，應關掉電源，停止使用，進行檢查，或直接向我公司技術部門聯系。

◆運輸、儲存時應恢複原包裝，存放在陰涼、幹燥、通風的庫房内。

◆包換一年。

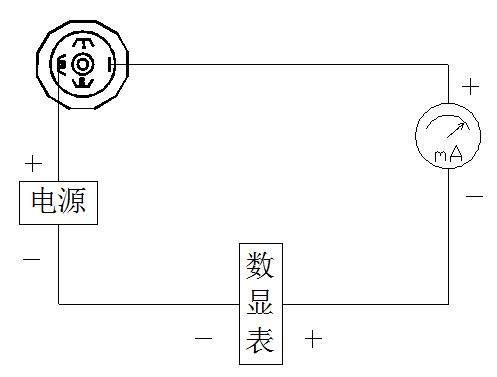

電器連接圖
