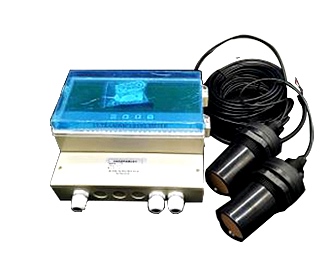

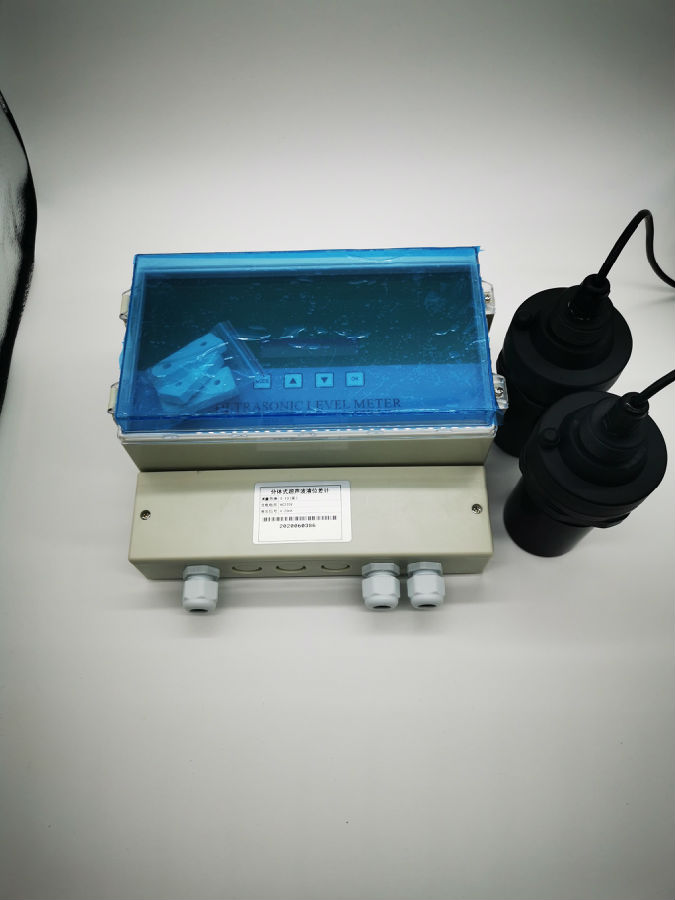

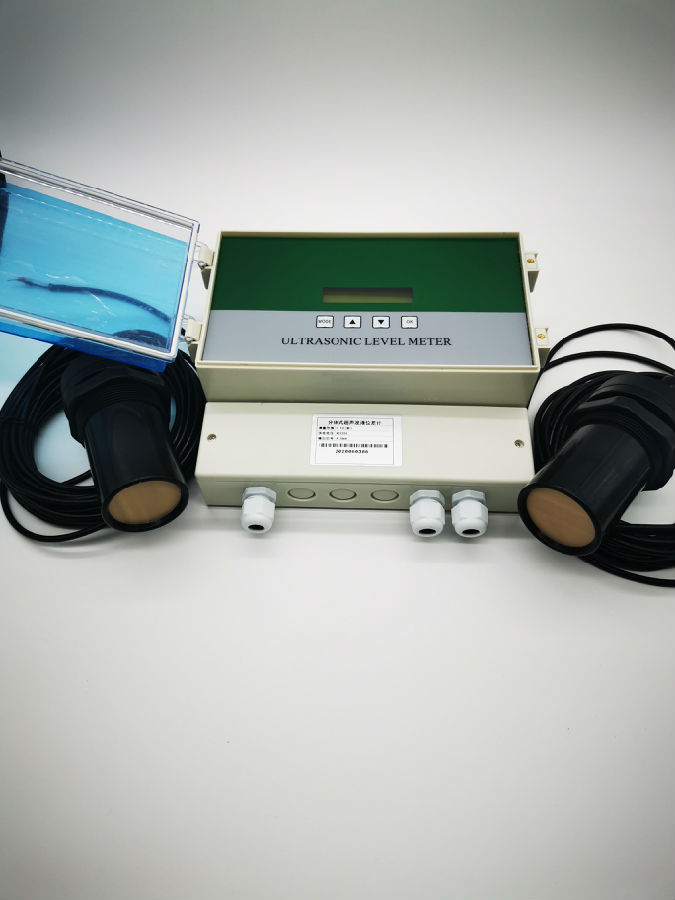

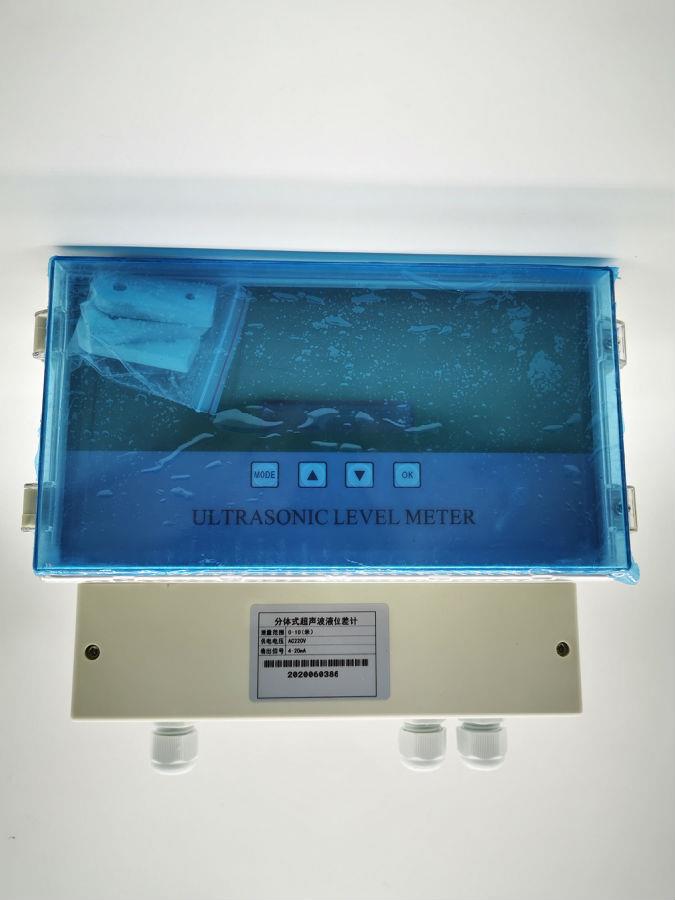

TS-L300-CJ型超聲波液位差計

1、概述衷心感謝您選購超聲波明渠流量計TS-CJ型超聲波液位差計！本儀器包含多項自研的專利技術，擁有全新的信号處理技術，具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便、讀數簡捷等特點，廣泛應用於石油、化工、水處理、水利、鋼鐵、煤礦、電力以及食品加工等行業，适用酸、堿、鹽、防腐、高溫、防爆等各種領域。

發送詢盤

産品詳情

1、概述

衷心感謝您選購超聲波明渠流量計TS-CJ型超聲波液位差計！

本儀器包含多項自研的專利技術，擁有全新的信号處理技術，具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便、讀數簡捷等特點，廣泛應用於石油、化工、水處理、水利、鋼鐵、煤礦、電力以及食品加工等行業，适用酸、堿、鹽、防腐、高溫、防爆等各種領域。

本儀器可通過4~20mA或RS485（Modbus協議）連接到各種DCS系統中，爲工業的自動化運行，提供實時的液位數據。

TS-CJ型超聲波液位差計具有如下特點：

安全

採用壓鑄鋁合金防水、防爆外殼；儀表的防爆等級達到Ex d（ia）ⅡBT4。

穩定可靠

我們在電路設計時從電源部分起就選用高質量的模塊、關鍵元器件的採購選擇高穩定可靠的器件，完全可以直接替代國外進口儀表。

專利技術

一環專利的聲波智能技術軟件可進行智能化回波分析，無需任何調試及其它的特殊步驟，此技術具有動态思維、動态分析的功能。

精度高

我公司擁有的聲波智能專利技術，使TS-CJ型超聲波液位差計的精度大大提高，液位精度達到0.3％，能夠抗各種幹擾波。

故障率低、易安裝、易維護

本儀器是一種非接觸式儀表，不跟液體直接接觸，因此故障率較低。儀表提供多種安裝方式，用戶完全可以通過本手冊進行儀表标定。

多種防護

儀表的防護等級達到IP65；所有的輸入、輸出線均具有防雷、防短路的保護功能。

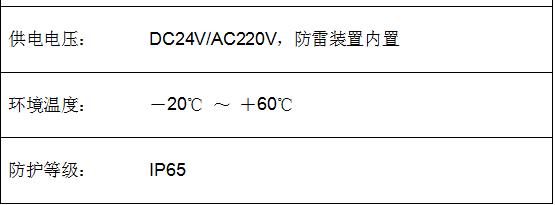

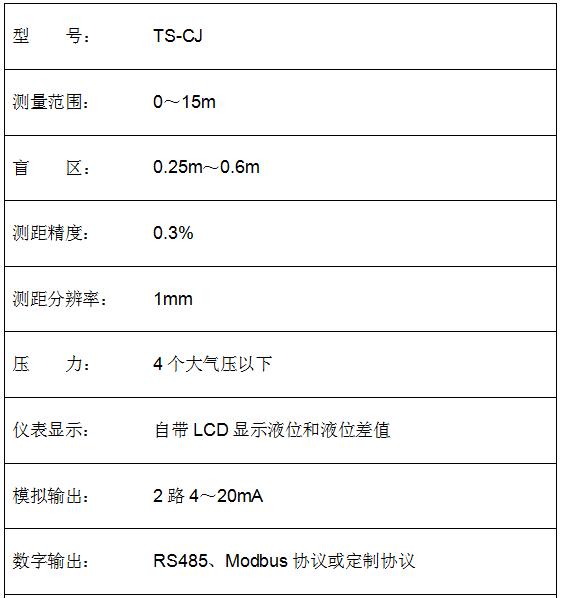

2、技術指标及選型代碼



3、儀器安裝

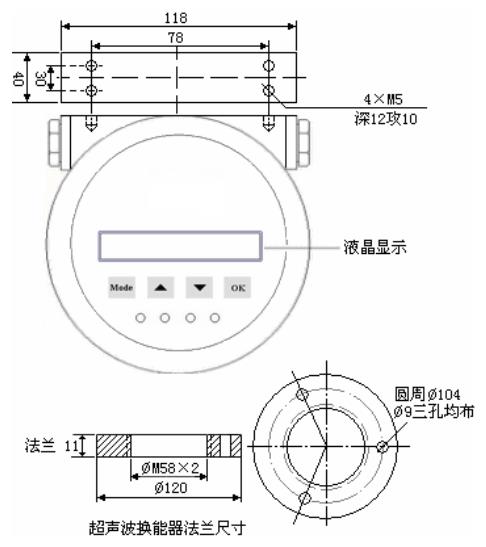

3.1支架安裝和法蘭尺寸


注：法蘭尺寸會根據換能器的不同而有所改變，若有不同會預先告知。

3.2 儀表安裝方式

儀表安裝：在需安裝儀表的地方固定L型支架，用螺絲将液位儀固定在支架上。

換能器（探頭）安裝：

1、探頭上是四分或六分外螺紋，可和PVC管或鐵管直接連接。

2、也可将法蘭固定在闆或支架上，然後将探頭固定在法蘭上。

3.3 儀表安裝原則

1）換能器發射面到低液位的距離，應小於選購儀表的量程。

2）換能器發射面到高液位的距離，應大於選購儀表的盲區。

3）換能器的發射面應該與液體表面保持平行。

4）換能器的安裝位置應盡量避開正下方進、出料口等液面有劇烈波動的位置。

5）若池壁或罐壁不光滑，儀表需離開池壁或罐壁0.5m以上。

6）若換能器發射面到高液位的距離小於選購儀表的盲區，需加裝延伸管，延伸管需和液面垂直，内壁要保持光滑。

3.4 安裝注意事項

1）儀表外殼要與大地可靠相連。

2）電線、電纜保護管，要注意防止積水過多。

3）儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時，可在儀表的進出線端另外安裝專用的防雷裝置。

4）儀表在特别炎熱、寒冷的地方使用，即周圍環境溫度有可能超出儀表的工作要求時，在液位儀周圍加設防高、低溫裝置。

3.5 儀表接線

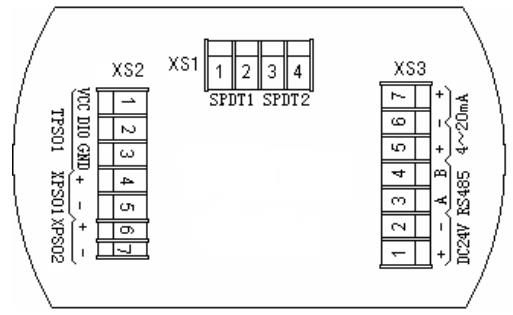

用力逆時針擰開後蓋即可看見儀表的接線闆，如下圖所示：

XS1接線柱說明（若用戶沒有選購開關量輸出時，無XS1接線柱）

提供2路開關量輸出。1－2腳、3－4腳分别對應1～2路開關量輸出。

XS2接線柱說明（使用BA-5五芯專用電纜與換能器連接）

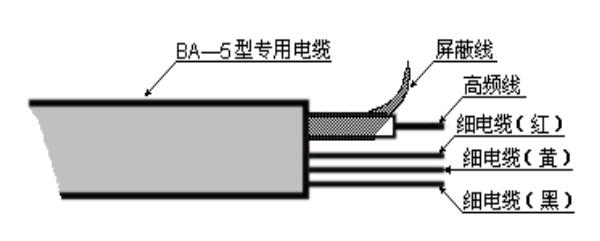

BA－5型電纜如下圖所示：

探頭1接線：

紅色細電纜接XS2的TPS01的VCC（即1腳）；

黃色細電纜接XS2的TPS01的DIO（即2腳）；

黑色細電纜接XS2的TPS01的GND（即3腳）；

高頻線接XS2的XPS01的＋（即4腳）；

屏蔽線接XS2的XPS01的－（即5腳）；

探頭2接線：

高頻線接XS2的XPS01的＋（即6腳）；

屏蔽線接XS2的XPS01的－（即7腳）；

探頭1、探頭2選擇說明：

在此套表兩個探頭中随意挑選一個爲探頭1，另外一個就爲探頭2

XS3接線柱說明（直流電源輸入、信号輸出）

1－2腳爲直流DC24V電源輸入、3－4腳爲RS485輸出、5－6腳爲首路4～20mA輸出，7－6腳爲第二路4～20mA輸出。

注：儀表使用AC220V電源，XS3的1－2腳不使用，儀表已經将AC220V線引出到外殼外，並帶有AC220V電源插頭。

注意：

1）BA－5專用電纜的長度應（分體機專用）≤50米。

2）UTG21-B型超聲波液位儀到控制室的距離應≤1200米。

3）給DC24V電源上電前後，請仔細檢查電源的極性，注意不要接反。

4）儀表使用DC24V時，在儀表上電後，儀表電源輸入端的電壓不低於19V。

5）4～20mA輸出線的大負載應小於500歐姆。

4、儀表調試說明

儀表出廠時各項指标經過嚴格測試，用戶隻需在現場進行簡單設置即可滿足現場測量條件。

4.1儀表界面顯示說明：

1）儀表上電後，液晶顯示軟件版本。

2）儀表爲液位差計。

3）儀表的量程表示儀表盲區爲0.5米，量程爲3米，察看儀表安裝是否符合要求。

4）搜索液位1PW和ZY數字快速變化。

5）搜索液位2

6）當搜索到液位後，液晶顯示如圖，表示液位1爲2.600m，液位2爲2.100m，液位差爲0.500m。

4.2鍵盤說明：

鍵盤由4個鍵組成，用“感應筆”點擊按鍵，儀表可進入參數設置狀态。

鍵盤介紹如下：

【Mode】：模式鍵。在儀表正常工作時，用“感應筆”點擊該鍵

可進入參數設置菜單；在菜單中，用“感應筆”點擊該鍵，則可

退出本級菜單，退回到上一級菜單。

【▲】：上翻鍵和加法鍵。在菜單中，該鍵做上翻鍵用；在更改數據時，該鍵做加法鍵用。

【▼】：下翻鍵和減法鍵。在菜單中，該鍵做下翻鍵用；在更改數

據時，該鍵做減法鍵用。

【OK】：確認鍵和移位鍵。在菜單中，該鍵做確認鍵用；在更改數據時做後移鍵用。

用“感應筆”點擊按鍵時應注意：

用“感應筆”點擊按鍵時，“感應筆”盡量貼近玻璃，並保持1秒以上。點擊按鍵儀表沒有反應時，請用“感應筆”再次點擊。用“感應筆”點擊按鍵時，“感應筆”盡量垂直點擊在該按鍵的中間，防止儀表錯誤的判斷“感應筆”點擊相鄰的按鍵。輸入參數時，閃動的數字爲當前可更改的數字。點▲/▼鍵閃動的數字會增/減，點OK鍵閃動光标會移到下一數字上。當閃動光标在末尾一個數字上時，點擊OK鍵，閃動的光标會跳到頭一個數字上去。如果發生“感應筆”隔玻璃點擊按鍵不靈敏時，可以将前蓋逆時針擰開後，嘗試用“感應筆”直接點擊鍵盤。

4.3菜單說明

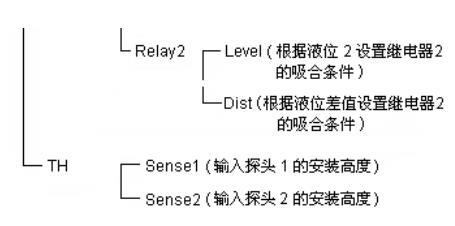

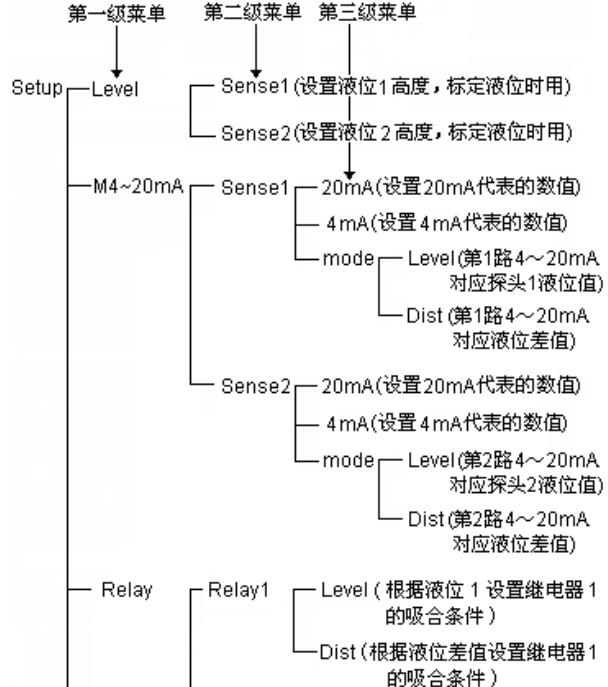

菜單結構如下，共分三級菜單，點【OK】鍵進入下級菜單，點【Mode】鍵返回上級菜單


4.4 參數的設置

儀表安裝完畢後，需要客戶對儀表出廠時的缺省參數進行設置或标定。設置時，客戶需要使用廠家提供的“感應筆”點擊儀表面闆上的相應按鍵。

特别需要說明，下面文字中會出現許多探頭1、探頭2，需要說明的是：

1、連接到儀表接口闆上XS2端子XPS01、TPS01的探頭爲探頭1。

2、連接到儀表接口闆上XS2端子XPS02的探頭爲探頭2。

4.4.1 液位的标定

儀表、探頭固定完畢即可上電進入測量，儀表會顯示2個液位數值及液位差。此時的2個液位值並不是2個探頭對應的實際液位值，需要分别對2個探頭的液位進行标定，下面介紹标定方法。

1）标定探頭1液位的步驟：

儀表液晶顯示右上圖正常測量内容時，用“感應筆”點擊按鍵。點擊順序如下：

Mode－>顯示Level菜單，點OK－>顯示Sense1菜單，點OK－>輸入探頭1的實測液位Y1（單位米），點Mode－>回到Level菜單，點Mode－>顯示Exit菜單，點OK－>儀表保存數據並退出複位。

2）标定探頭2液位的步驟：

Mode－>顯示Level菜單，點OK－>顯示Sense1菜單，點▼－>顯示Sense2菜單，點OK－>輸入探頭2的實測液位Y2（單位米），點Mode－>回到Level菜單，點Mode－>顯示Exit菜單，點OK－

>儀表保存數據並退出複位。

【注意】每設置好一個數據都需要保存、退出複位一次！


4.4.2 4～20mA參數的設置

儀表出廠時，模拟4～20mA電流缺省設置爲4mA代表0.000m，20mA代表儀表的可承受量程，如3.000m。用戶可以根據下面的設置步驟進行設置。

1）前一路模拟4～20mA電流的設置的步驟：

Mode－>顯示Level菜單，點▼－> 顯示M4~20mA菜單，點OK－>顯示Sense1菜單，點OK－>顯示20mA菜單，再點▲/▼鍵翻到mode菜單，點OK－>顯示Level菜單，點▲/▼選擇前一路模拟4～20mA電流輸出代表探頭1的液位Level還是液位差Dist，選擇好後點OK－>回到mode菜單，點▲/▼鍵選擇對4 mA還是20mA進行設置，選好後點OK －>輸入該電流相對應的液位值或液位差值單位米），點Mode－>回上一級菜單，點Mode－>回M4~20mA菜單，點Mode－>顯示Exit菜單，點OK－>儀表保存數據並複位。

2）第二路模拟4～20mA電流的設置的步驟：

Mode－>顯示Level菜單，點▼－> 顯示M4~20mA菜單，點OK－>顯示Sense1菜單，點▼－>顯示Sense2菜單，點OK－>顯示20mA菜單，再點▲/▼鍵翻到mode菜單，點OK－>顯示Level菜單，點▲/▼選擇第二路模拟4～20mA電流輸出代表探頭2的液位Level還是液位差Dist，選擇好後點OK－>回到mode菜單，點▲/▼鍵選擇對4 mA還是20mA進行設置，選擇好後點OK －>輸入該電流相對應的液位值或液位差值（單位米），點Mode－>回上一級菜單，點Mode－>回到M4~20mA菜單，點Mode－>顯示Exit菜單，點OK－>儀表保存數據並複位。

4.4.3 繼電器吸合邏輯的編輯

TS-CJ超聲波液位差計能提供2路開關量輸出信号，用戶可以根據現場設備的要求進行控制邏輯的編輯。控制邏輯的編輯、說明比較複雜，用戶在設置過程中，如果遇到問題，請和廠家電話聯系（電話号碼見本說明書的末一頁）。

儀表的繼電器輸出有功率限制，不能直接用來控制電機電源的開和關，切記！

1）前一路開關量輸出的設置步驟：

Mode－>顯示Level菜單，點兩下▼－>顯示Relay菜單，點OK－>顯示Relay1菜單，點OK－>顯示Level菜單，點▲/▼鍵選擇前一路開關量輸出邏輯是根據探頭1的液位 Level還是液位差Dist，選擇好後點OK－>輸入繼電器1吸合邏輯，點Mode－>退回Relay1菜單，點Mode－>回到Relay菜單，點Mode－>顯示Exit菜單，點OK－>儀表保存數據並複位。

2）第二路開關量輸出的設置步驟：

Mode－>顯示Level菜單，點兩下▼－>顯示Relay菜單，點OK－>顯示Relay1菜單，點▼－>顯示Relay2菜單，點OK－>顯示Level菜單，點▲/▼鍵選擇第二路開關量輸出邏輯是根據探頭2的液位 Level還是液位差Dist，選擇好後點OK－>輸入繼電器2吸合邏輯，點Mode－>退回Relay2菜單，點Mode－>回到Relay菜單，點Mode－>顯示Exit菜單，點OK－>儀表保存數據並複位。

繼電器邏輯編寫的說明：

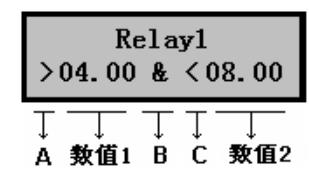

繼電器邏輯編寫界面如下圖所示：

當編輯繼電器邏輯時，閃動的數字爲當前可更改的數字。點▲/▼鍵，數字會變化，點OK鍵閃動光标會移到下一數字上。繼電器的邏輯是由“A、數值1、B、C、數值2”五部分組成。其中A和數值1，組成瞭繼電器吸合的前一個條件；C和數值2，組成瞭繼電器吸合的第二個條件。

A位置上可以選擇 “大於>”、 “小於<”兩種符号。B位置上可以選擇 “與&”、 “或 |”、“無條件N”、“有條件^”共四種符号。C位置上可以選擇 “大於>”、 “小於<”兩種符号。數值1、數值2位置可以輸入相應探頭的液位、或液位差值。

下面重點解釋位置B上的符号，請仔細體會不同符号之間的區别：

符号選擇“&”時，表示當液位值（液位差值）滿足兩個條件時繼電器吸合，否則繼電器開啓。符号選擇“|”時，表示當液位值（液位差值）滿足兩個條件之間的任何一個時繼電器吸合，否則繼電器開啓。符号選擇“N”時，位置C和數值2就隐藏起來瞭。表示當液位值（液位差值）滿足前一個條件時繼電器吸合，否則繼電器開啓。符号選擇“^”時，表示當液位值（液位差值）滿足前一個條件時繼電器吸合，當液位滿足的二個條件時繼電器開啓。

例如：

A)>1.00 N：表示繼電器在液位大於1m時吸合，小於1m時開啓；

B)>4.00 & < 8.00：表示繼電器在液位4～8m時吸合，液位小於4m或大於8m時開啓；

C)<1.00 | > 4.00：表示繼電器在液位小於1m或大於4m時吸合，液位在1～4m時開啓；

D)<1.00 ^ > 4.00：表示繼電器在液位小於1m時吸合，大於4m時開啓（用於單泵進水）；

E)>4.00 ^ <1.00：表示繼電器在液位大於4m時吸合，小於1m時開啓（用於單泵排水）；

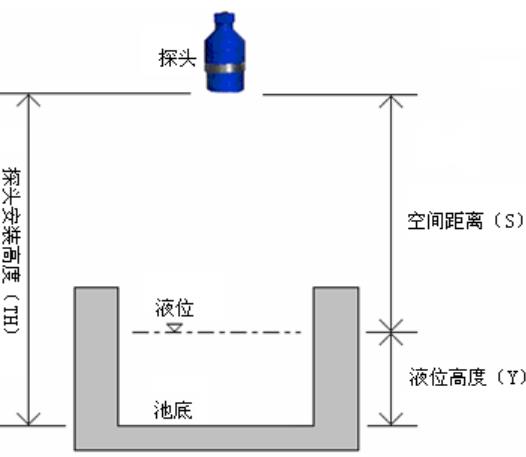

4.4.4 探頭高度的标定

如果現場沒法測量液位的話，可以使用本菜單進行儀表的标定。如果已經使用Level進行瞭液位标定，本菜單不要使用。

探頭高度标定步驟如下：

1)标定探頭1安裝高度的步驟：

Mode－>顯示Level菜單，點三下▼－>顯示TH菜單，點OK－>顯示Sense1菜單，點OK－>輸入探頭1的安裝高度TH1（單位米），點Mode－>回到TH菜單，點Mode－>顯示Exit菜單，點OK－>儀表保存數據並複位。

2)标定探頭2安裝高度的步驟：

Mode－>顯示Level菜單，點三下▼－>顯示TH菜單，點OK－>顯示Sense1菜單，點▼－>顯示Sense2菜單，點OK－>輸入探頭2的安裝高度TH2（單位米），點Mode－>回到TH菜單，點Mode－>顯示Exit菜單，點OK－>儀表保存數據並複位。

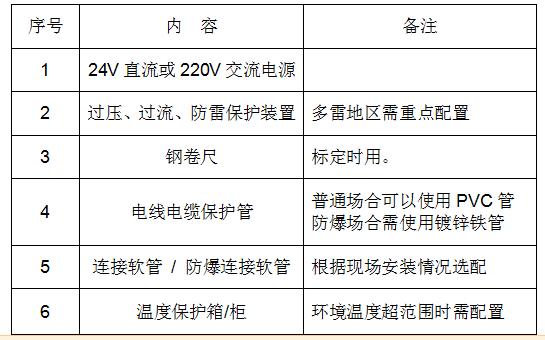

5、設備清單

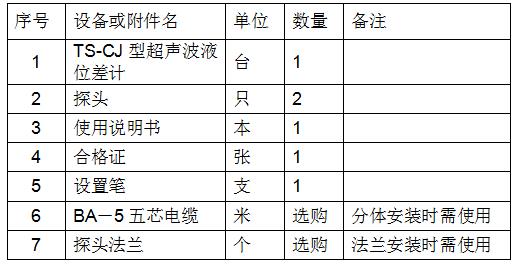

5.1生産廠家提供的設備以及附件
