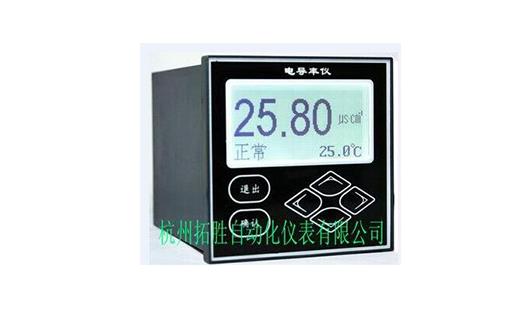

DDG1001型 電導率儀

在線電導率

一 概述

        DDG1001型工業在線電導率儀（以下簡稱儀表）是帶微處理器的水質在線監測儀。該儀表配置不同類型、不同常數的電導率電極，用於對水溶液的電導率值和溫度值進行連續監測和控制。廣泛用於電廠、石油化工、冶金、紙業、環保水處理、輕工電子等領域。如電廠冷卻水、補給水、飽和水、凝結水和爐水、離子交換、反滲透EDL、海水蒸餾等制水設備原水和産水水質的監測和控制。

        儀表採用LCD液晶顯示屏；智能型中文菜單操作；具有電流或電壓輸出，測量範圍自由設定，高低超限報警提示和兩組繼電器控制開關、遲滞量範圍可調；自動或手動溫度補償；根據用戶需要可提供【流通式】【管道式】【沉入式】【法蘭式】等多種形式安裝流程的電導率電極。

二 結構特征和工作原理

1、結構特征：

        整套測量系統主要由DDG1001型儀表（二次表）和電導率電極（一次表）兩部分組成，電極接觸被測溶液，儀表顯示被測水溶液的電導率值和溫度及工作狀态。

2、工作原理：

        測量原理：爲避免電極極化，儀表産生高穩定度的正弦波信号加在電極上，流過電極的電流與被測溶液的電導率成正比，儀表将電流由高阻抗運算放大器轉化爲電壓信号後，經程控信号放大、相敏檢波和濾波後得到反映電導率的電位信号；微處理器通過開關切換，對溫度信号和電導率信号交替採樣，經過運算和溫度補償後，得到被測溶液在25℃時的電導率值和當時的溫度值。

        溫度補償原理：電解質溶液電導率受到溫度變化的影響，需要進行溫度補償。弱的水溶液的溫度系數爲2.00%℃，濃度越大，溫度系數越小。對較低濃度（1μS·cm－1）溶液的溫度系數不採用2.00%℃，而由用戶設置，範圍爲0.00～9.99%。

三 技術參數

（1）測量範圍（量程可自由設置）：

電導率：0～20μS·cm-1  （K=0.01）；20～200μS·cm-1 （K=0.1）；

200μS·cm-1～4mS·cm-1 （K=1.0）；4～20.0mS·cm-1 ；（K=10.0）

20～100.0mS·cm-1 ；（K=30.0）

 溫  度：－5～110℃；

（2）分辨率：電導率：0.01μS·cm-1；0.01 mS·cm-1 ；溫  度：0.1℃；

（3）儀表基本誤差：電導率：±1.0%F·S±1個字，溫度：±0.5℃；

（4）電子單元自動或手動溫度補償範圍：0～110℃（基準溫度25℃）；

（5）電子單元自動溫度補償誤差：±0.5%F·S；

（6）電子單元穩定性：±0.2%F·S±1個字/24h；

（7）電子單元的重複性誤差：≤0.2%F·S±1個字；

（8）電子單元報警誤差：±1%F·S；

（9）電子單元輸出電流誤差：±1%F·S；

（10）信号輸出：0～10mA(負載電阻＜1.5KΩ)；4～20mA(負載電阻＜750Ω)；

0～5V,0～10V可選（需預定）；

（11）兩組繼電器控制觸點：3A 240VAC，6A 28VDC或120VAC；

（12）電源：220VAC±10%,50±1Hz，功率≤3W；

           24VDC，功率≤1W（需預定）；   12VDC，功率≤1W（需預定）；

（13）外型尺寸：96×96×130mm；

（14）安裝方式：盤裝（嵌入式）；  開孔尺寸 ：91×91mm；

（15）壁挂式：防水壁挂箱尺寸：300（高）×200（寬）×167（深）mm；

（16）儀表重量：0.6kg；

（17）工作環境：

      1）環境溫度：-10～60℃；

      2）相對濕度：不大於90%；

      3）除地球磁場外周圍無強磁場幹擾。

四 功能特性

※ 智能性：採用單片微處理機完成電導率值測量、溫度測量和補償；

※ 人機對話：菜單操作結構，使用者按照屏幕上的提示就可操作；

※ 多參數同屏顯示：同時顯示電導率值、溫度值和工作狀态；

※ 軟件設定輸出方式：軟件選擇0～10mA或4～20mA輸出；

※ 測量範圍和報警上、下限自由設定；上、下限超限報警提示；

※ 兩組繼電器控制，遲滞量控制範圍可調；

※ 自設密碼和服務指南：用戶可以自設或修改密碼，以免無關人員進入造成誤操作；爲用戶提供技術支持和售後服務聯系方法。

五 安裝與電氣連接

        儀表應安裝在清潔、幹燥、通風好、無震動的地方。儀表周圍應有一定的空間，便於儀表的操作及檢修，儀表應盡可能接近取樣點，以便於進行電氣連接。儀表與傳感器之間的距離不要太遠以方便校準操作。

5.1安裝：

        儀表适合上盤嵌入安裝，開孔尺寸見圖一，開孔尺寸爲91×91mm。把儀表嵌入方孔中，用配置的支架固定即可。

5.2電極安裝：

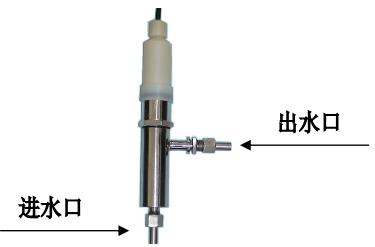

①流通式（使用軟管或硬管連接）：

②管道式：

③法蘭式：根據用戶需求訂制法蘭安裝。

④投入式：将電極直接投入至水池、水罐、水塔中，将電極電纜線進行防水處理或使用護套管安裝。

⑤其它方式：如以上沒有找到合适安裝方法，請與廠家聯系，訂制特殊安裝方式。

5.3儀表後接線闆連接：

六 功能鍵說明

面闆上有6個觸摸式按鍵：   （左）、  （右）、 （上）、 （下）、退出和確認，見封面。

1數據輸入時向左移動光标，或菜單左移；

2數據輸入時向右移動光标，或菜單右移；

3菜單上移或數值增加；

4菜單下移或數值減少；

退出：測量屏幕和菜單屏幕之間的切換或菜單屏幕中退回上一級菜單、狀态或取消所輸入的數據；

確認：菜單項的選擇或確認並結束數據的輸入或某些狀态的確認。

七 詳細操作說明

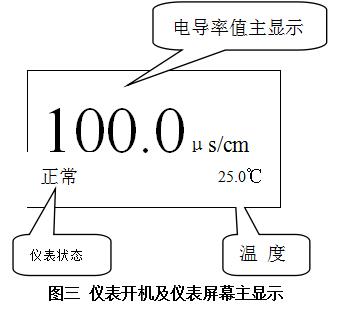

7.1、開機：使用前應檢查所有的管路連接及電氣連接，接通電源後儀表進入測量主顯示

其中電導率值爲主顯示，溫度、狀态爲副顯示。

狀态提示行顯示以下信息：1.正常 2.高限報警 3.低限報警

7.2、主菜單：在主顯示狀态下按“退出”鍵後，進入主菜單：

7.3、子菜單：在測量前應根據實際情況對“參數”進行設定或修改，否則按儀表中已有的設定值進行。當光标在“參數”菜單下時按“確認”鍵輸入密碼後再按“確認”進入多項子菜單。進入本菜單前需要輸入正確的密碼（初始密碼爲0000）。進入該菜單後，将出現閃爍的光标指示在當前的參數項，根據所選參數上下移動光标後，按下“確認”鍵進入該參數項可進行設定或修改。

重要提示：輸入密碼或進行數字參數修改時，使用上、下鍵移動變換數字“0～9”、“負号”和“點”，左、右鍵移動變換位置。

背光度調節方法：當儀表顯示圖四右時，長按“上”鍵，出現方格背景，此時松開“上”鍵後根據需求再按“上”或者“下”鍵調節儀表的背光度，調到合适爲止。

八 校驗維護菜單

8.1輸出電流校驗：本項功能主要用於輸出電流的模拟校驗，讓用戶在全輸出範圍内檢查儀表輸出電流的準確性，二是與採集器或PLC相連時，可以檢查採集器和PLC採樣是否正確，以便查找故障。進入本子菜單會出現警告，提示你使用本功能前應該保證輸出電流的随意變化不會引起任何危害。按“確認”鍵繼續，進入電流輸出設置屏幕見下圖。屏幕顯示值爲當前輸出電流，用上下或左右鍵可改變當前的輸出電流，按“確認”鍵停止變動，或按“確認”鍵後跳出一個方框，直接在方框内用“上、下、左、右”鍵輸入需要校驗的電流值。此時用電流表或萬用表測量輸出電流應與顯示值一樣或在誤差範圍内。

特别提醒：在使用此項功能時，因輸出電流由用戶任意設定，可能在全範圍内變化，要確認對接在輸出回路上的調節控制器或微機不會産生帶有不良後果的控制輸出。

8.2測試繼電器校驗：

        此項功能用於測試報警控制繼電器輸出的好壞。按向上鍵高報警：斷開或接通；按向下鍵低報警：斷開或接通。

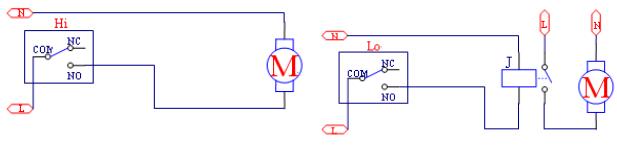

控制負載額定電流小於繼電器所承受電流時，可按下圖左進行連接（電源不可超過220V）；控制負載額定電流大於繼電器所承受電流時，需加接交流接觸器，可按下圖右進行連接。

8.3修改密碼：進入此子菜單後，首先輸入“原密碼”（初始密碼爲0000），然後輸入“新密碼”後按“確認”即可完成用戶密碼的修改。可設置五位密碼，請牢記所設置的密碼！

8.4輸入信号校驗：此功能用於生産廠家進行模拟調試時使用。

8.5售後服務：本菜單顯示銷售商的聯系方式。

8.6、對電子單元的校驗：

        用戶一般不要自己調整儀表（電子單元）。如有誤差或出現故障可與本公司聯系，在技術人員指導下進行調修。若用戶對儀表産生疑問，可以拆下儀表與電導電極的連接線，在對應熱敏電阻（Temp）的兩端11腳、12腳和電極兩端9腳、10腳分别接上電阻箱，進行模拟校驗判别。先将儀表的溫度系數設爲0.00%，按下式換算電導率的準確值：

S=106×K/R

式中：S__電導率值，   單位：μS·cm－1

                K__電極常數，   單位：cm－1

                R__電阻箱值，   單位：Ω

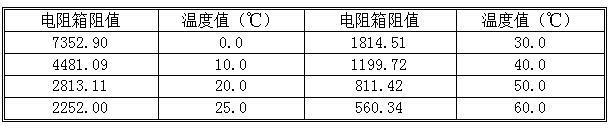

        例如：用電阻箱輸入10KΩ電阻，儀表電極常數設爲0.1cm－1,則理論電導值S=106×0.1/10000=10μS·cm－1,儀表示值與10μS·cm－1之差，應小於或等於基本誤差。本儀表用NTC_溫度系數熱敏電阻，採用兩線制進行溫度測量和補償。

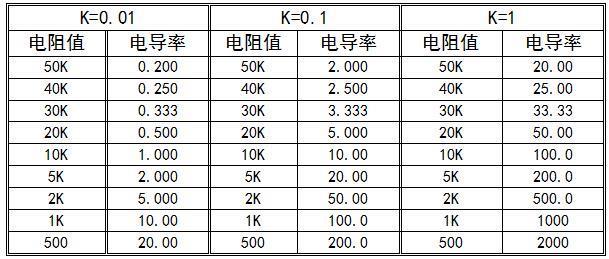

        下表爲電阻與電導率對應表（将儀表“參數”-“溫度系數”設爲0.00%，“自動方式”設爲“關”狀态，“電極常數”對應表中的K）

九 日常維護

       儀表一年校驗一次爲佳，如用戶無條件可寄到我公司幫助校驗。電導電極可根據水樣的清潔程度確定清洗電極的維護周期，應確保電極内外表面無污穢沉積。對於不鏽鋼電導電極和鉑金電導電極，如發現沾污時應及時清洗，用50%的溫熱洗滌劑（或家用肥皂粉）和尼龍毛刷刷洗，随後用蒸餾水淋洗電極内部，確保内外電極表面無油脂沉積。切忌用手指觸摸電導電極；對粘著力強的沉積物可用2%稀鹽酸溶液清潔，然後用清水淋洗幹淨；對於鉑黑電導電極，如發現沾污時應及時清洗，切勿使用毛刷或其它物質刷洗電極頭部，隻需将電極頭部使用清水沖洗幹淨即可；保持電纜線和接插頭的幹燥以保障接觸可靠。

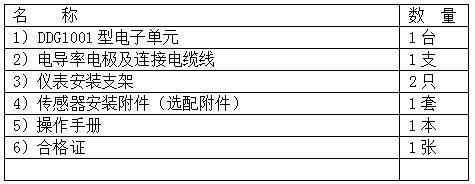

十 成套性

注：使用前請檢查購買儀表的成套性。

本公司其它系列分析儀表請登錄我公司網站查詢。

儀器使用小技巧：

1、如何找回忘記的密碼？

        答：進入售後服務菜單，當看到制造商聯系方式時，“左”“右”鍵同時按，此時需輸入密碼“12345”，進入後将光标移動到尾端一排“密碼”查看當前儀表密碼。

2、如何修正溫度誤差值（此方法僅用於較小誤差，如實際值相差較大則需檢測儀表及電極是否正常工作）？

        答：進入售後服務菜單，當看到制造商聯系方式時，“左”“右”鍵同時按，此時需輸入密碼“12345”，進入後将光标移動到“溫度校準”，溫度值偏小則直接輸入誤差值，溫度值偏大則先輸入負号再輸入誤差值。

3、如何修正電導率誤差值（此方法僅用於較小誤差，如實際值相差較大則需檢測儀表及電極是否正常工作）？

        答：進入售後服務菜單，當看到制造商聯系方式時，“左”“右”鍵同時按，此時需輸入密碼“12345”，進入後将光标移動到“校準”，電導率值偏小則直接輸入誤差值，電導率值偏大則先輸入負号再輸入誤差值。
