一概述

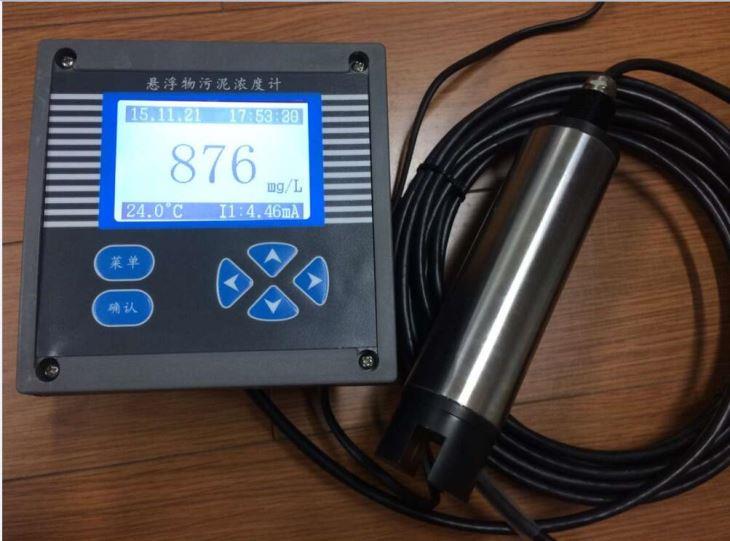

DH-1200型懸浮物污泥濃度計（以下簡稱儀表）是帶微處理器的水質在線監測儀。懸浮物污泥濃度計/濁度儀是爲測量市政污水、工業廢水處理過程、自來水廠等進水懸浮固體濃度及出水濁度而設計的工業在線監測儀表。

二結構特征和工作原理

2.1結構特征：

整套測量系統主要由DH-1200儀表（二次儀表）和懸浮物污泥濃度傳感器/濁度傳感器（一次表）兩部分組成，傳感器接觸被測水溶液，儀表顯示水溶液的濃度值和溫度值及工作狀态。

2.2工作原理：

紅外傳感器發射器發送的光波在傳輸過程中經過被測物的吸收、反射和散射後僅有一小部分光線能照射到接收器上，透射光的透射率與被測懸浮物的濃度成比例關系，通過測量透射光的透射率計算懸浮物污泥/濁度的濃度。

2.3産品應用

廣泛應用於自來水廠、發電廠、污水處理廠、制藥廠、醫院，對各種水樣的濃度做精確測量。

三技術參數

1.測量範圍：

懸浮物污泥濃度：0~5000mg/L；0~30g/L或根據要求擴展；

2.顯示方式：LCD

3.測量單位：mg/L、g/L（根據量程自動切換）

4.分辨率：0.01

5.精確 度：±1.0%FS

6.重複 性：±1.0%

7.功率：≤3W

8.環境溫度：-20~50℃；相對濕度：不大於90%

9.模拟輸出：兩路4~20mA、負載750Ω

10.開關輸出：三路繼電器、容量250VAC/5A

11.供電電源：AC85~265V±10% 或9~36VDC

12.外形尺寸：144*144*117mm；盤裝開孔尺寸：138*138mm

13.流通式傳感器技術參數：

外殼材質：PMMA

連接線纜：屏蔽線纜

安裝方式：流通式

過程連接：Φ10軟管

信号線纜：10m（标配）

防護等級：IP65

工作溫度：傳感器：0~60℃

14沉入式傳感器技術參數：

外殼材質：316不鏽鋼外

連接線纜：屏蔽防水線纜

安裝方式：浸入式、插入式

過程連接：G3/4

外形尺寸：Φ50×220mm

介質壓力：≤3 bar

信号線纜：10m（标配）

防護等級：IP68

工作溫度：傳感器：0~60℃

四功能特性

§ 全智能、多功能、測量性能高，環境适應性強；

§ 多參數同時顯示，濃度值、輸出電流、時間、繼電器狀态；

§ 雙路4-20mA變送輸出、繼電器高、低報警控制輸出、RS485通信輸出

等各種變量輸出

§ RS232上傳功能；

§ 浸入式、插入式、流通式等多種安裝方式；

§ 清洗維護非常簡單，三個月校正一次；

§ 採用四點校正法，保證測量準確度；

§ 中英文菜單可選

§ 自設密碼：用戶可以自設或修改密碼，以免無關人員進入造成誤操作；

五安裝與電氣連接

儀器應選擇安裝在室内或有防護裝置的位置，周圍不得放置易燃易爆物品。儀器安裝位置應選擇便於用戶及安裝維護人員閱讀儀器銘牌、屏幕信息，便於使用、維護及檢修的地方。

所有電力和管道連接必須符合政府和地方标準。儀表電源前端必須安裝絕緣開關或者電路切斷開關。

爲瞭安全和避免外部信号對儀器造成幹擾，儀表電源線應接在相應規格、帶有地線标志、符合電器标準的插座内，且地線須確保良好接地。

儀器的内部電路詳見接線圖，電壓和功率的額定值詳見産品上的銘牌，用戶電源容量必須滿足正常使用儀器的要求。

5.1儀表安裝：

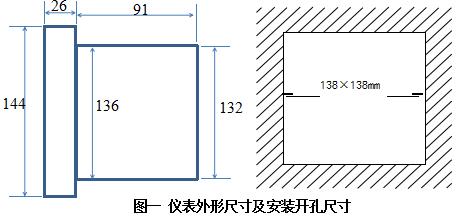

儀表可上盤嵌入安裝或壁挂式安裝，盤裝開孔見圖一，開孔尺寸爲 138×138mm。将儀表嵌入方孔中，用配置的支架固定即可。壁挂式可根據配置壁挂式配件安裝。

5.2傳感器安裝注意事項：

将傳感器安裝在恰當位置，以保證獲得具有代表性的測量結果。将傳感器安裝在易於觸及的位置，以方便對傳感器進行定期清潔維護。應避免将傳感器安裝在産生氣泡聚集的位置，以防止幹擾信号的産生。将傳感器安裝在有代表性、良好的取樣點附近。

5.3儀表内接線

接線端子說明：

1、（藍）傳感器信号線

2、（黃）傳感器信号線

3、（灰）傳感器信号線

4、（黑）傳感器信号線

5、P+ 直流供電正極

6、P- 直流供電負極（交直流供電隻可接一路）

7、L 交流供電火線

8、N 交流供電零線（交直流供電隻可接一路）

9、繼電器一控制開關 10、繼電器二控制開關

11、繼電器三控制開關可設置爲清洗開關

12、IO1 模拟信号前一路輸出+

13、COM 模拟信号兩路輸出公共端

14、IO2 模拟信号第二路輸出+

15、A B 數字信号RS485接線端

16、RX TX G 數字信号RS232接線端

5.4電氣連接：

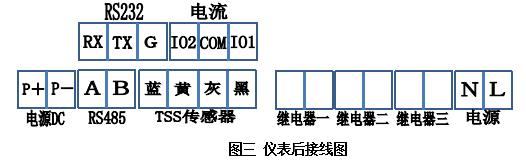

儀表與傳感器的連接：供電電源、輸出信号、繼電器報警觸點及傳感器與儀表的連接均在儀表後部，按圖三接線。電極固定的電纜線引線長度常規爲10米，将傳感器上相應顔色的線插入儀表後部相符的接線端擰緊即可。

六功能鍵說明

面闆上有6個觸摸式按鍵：（左）、（右）、（上）、（下）、菜單和確認，見封面。

數據輸入時向左移動光标、退回上級子菜單、移動小數點；

數據輸入時向右移動光标；

菜單上移或數值增加；

菜單下移或數值減少；

菜單：測量屏幕和菜單屏幕之間的切換或菜單屏幕中退回上一級菜單；

確認：菜單項的選擇或確認並結束數據的輸入或某些狀态的確認。

七詳細操作說明

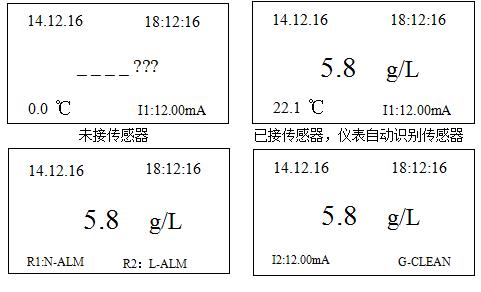

7.1開機：使用前應檢查所有的管路連接及電氣連接，接通電源後儀表進入測量主顯示。

7.2主菜單：在主顯示狀态下按“ 菜單”鍵後，進入主菜單：

7.3子菜單：在測量前應根據實際情況對主菜單參數進行設定或修改，否則按儀表中已有的設定值進行測量。當黑色底紋在某“參數”菜單下時按“確認”鍵輸入密碼後（初始狀态沒有密碼）再按“確認”進入多項子菜單。進入該菜單後，将黑色底紋指示在當前的參數項，根據所選參數上下移動光标後，按下“確認”鍵進入該參數項可進行設定或修改。

7.4參數說明：

1）“校準設置”：用於校準傳感器主測數值和溫度數值。

2）“警報設置”：用於設置三組繼電器數值及清洗時間。

3）“電流設置”：用於設置兩組輸出電流對應項、輸出類型及輸出對應值。有0-20mA及4-20mA可選

4）“系統設置”：系統文字、時間設置、顯示設置（量程、顯示速率、背光）、版本信息、密碼設置、産品序号。

5）“通訊設置”：用於設置RS485通訊項。

6）“曆史記錄”：用於查看記錄數據及設定記錄點（隻記錄主測值）。

7）“測試維護”：輸出電流校準、繼電器測試、恢複出廠設置、恢複出廠标定。

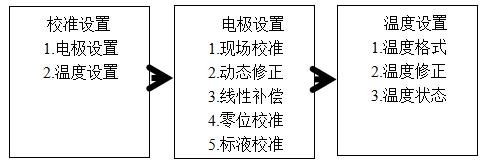

7.5校準設置：

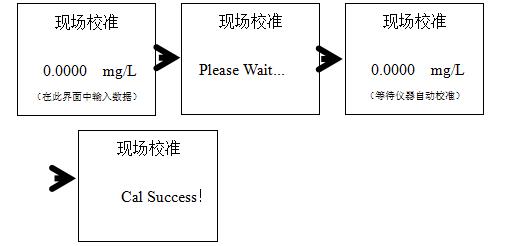

7.5.1 現場校準：将實驗室或便攜式儀器化驗出的數據輸入到此項當中，儀器會自動修正數據（推薦使用）。

使用上、下鍵設置濃度數據，使用向左鍵設置小數點位置，使用向右鍵變化光标位置，數據單位根據連接電極自動切換,校準完成後按“確認”鍵完成校準，按“菜單”退出校準。

7.5.2 動态修正：将實驗室或便攜式儀器化驗出的數據與儀器測量數據做對比，如有誤差可通過此功能修改誤差數據。

使用上、下鍵設置濃度數據或＋－，使用向左鍵設置小數點位置，使用向右鍵變化光标位置，數據單位根據連接電極自動切換,校準完成後按“確認”鍵完成修正，按“菜單”退出校準。

7.5.3 線性補償：“現場校準”後的線性度會保存在此項中，出廠數據爲1。

7.5.4 零位校準：此項功能用於校準傳感器的零位，出廠時零位已校準，用戶直接使用即可，無需校準。如用戶需校準零位，将傳感器連接儀表並通電12小時以上，傳感器放置於黑色密閉容器中避免光線的影響，加入“零度水”（沒有濁度或懸浮物的溶液，實際使用蒸餾水替代）後持續選擇“是”進行校準。請注意：如傳感器爲散射結構，傳感器紅外發光管一面與容器壁需保證一定的距離。
