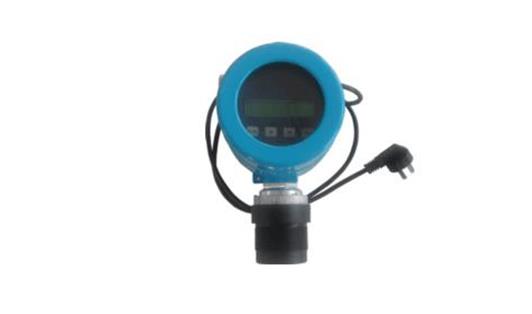

TS-6000型 超聲波明渠流量計

産品簡介:

TS-6000型超聲波明渠流量計採用超聲波、以非接觸的方式測量明渠堰槽内的水位高度，再由微處理機自動換算出對應的流量值。儀表測流量時，液晶顯示瞬時流量及累計流量；測液位時則顯示液位及上下線報警指示。儀表採用瞭EEPROM數字存儲器，停電後可以確保儀器内數據不會丢失。

産品概述:

        TS系列超聲波液位儀是我們公司曆經多年研發和大量工業試運行後，推出的成熟的非接觸式液位測量儀表。它是我們公司的研發人員和工程人員，在對國内外同類儀表進行瞭長時間的跟蹤、研究及在超聲波技術上突破性的攻關，加上多次工業試運行和測試的成果。因而也使得我們的産品具備瞭獨特的優勢和鮮明的特點。針對市場的不同需求，我們公司目前已成功開發瞭UTG21-A型、TS-5000型兩大系列的超聲波液位測量儀表以及TS-C型溫度變送器、TS-6000型超聲波明渠流量計、UTG21-E型超聲波液位差計，用戶遍布全國三十多個地區，獲得瞭良好的信譽，公司也因此得以迅速發展。

        TS-6000型超聲波明渠流量計與各種标準堰或槽配套，可廣泛用於各種渠、滿管、非滿管，各類水質排放總量的計量或監測，測量結果及傳感器本身不受被測水質量特性的影響，壽命長，穩定可靠，安裝維護方便，讀數簡捷。TS-6000型超聲波明渠流量計還内置瞭多種不同算法，适合多種标準水堰，精度較高，可選配通訊接口或打印接口，易於同其它DCS系統連接，以實現工業的遠程監測、控制。

        TS-6000型超聲波明渠流量計可以用來連續監測明渠中污水的流量並累計流量，也可以作爲非接觸式液位計使用，适用於水利、水電、環保以及其它工農業明渠條件下的流量測量。

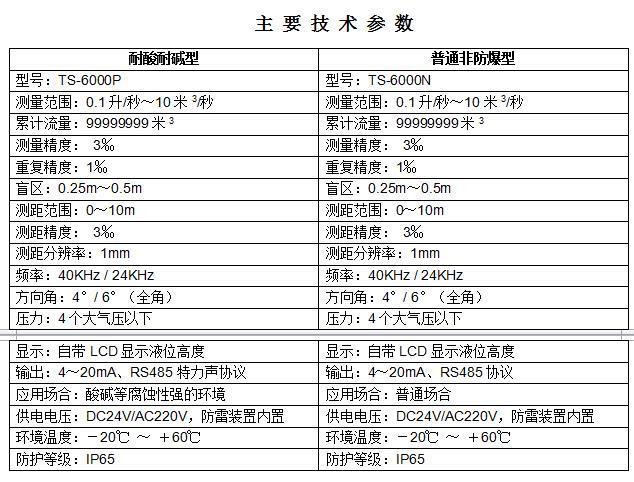

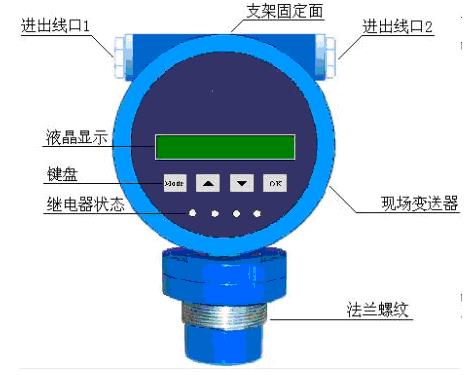

1儀表組成

        TS-6000型超聲波明渠流量計由XPS系列超聲波換能器（内置數字溫度傳感器）、TRS系列現場變送器組成。如下圖所示。它可以單獨完成對流量的監測，同時也可以通過4~20mA或RS485連接到各種DCS系統中，爲工業的自動化運行，提供實時的流量數據。

2超聲波換能器

        超聲波換能器是超聲波液位儀的視覺神經系統。超聲波換能器的技術指标決定瞭超聲波液位儀的性能。衡量超聲波換能器的主要技術指标有：盲區、方向角、靈敏度等。

        所有的超聲波換能器在起振時都會發生的拖尾現象，其結果是：在換能器的近端會出現一個無法接收回波的區域，這便叫做盲區。傳統的超聲波測位儀盲區大，且在盲區附近的測量仍受“拖尾現象”的影響，測量精度不高。

        TS-6000型超聲波明渠流量計採用XPS系列微能量超聲波換能器，它是以微能量、非接觸式、連續測量物位的換能器。它具有如下特點：

◇發射功率小、能量微弱，靈敏度高、方向角小；

◇完整的換能器系列可精確完成不同環境下非接觸式連續測量；

◇小盲區，高精度，且在盲區附近仍能保證精度；

◇收發一體化，能準確地接收微弱回波信号，保證測量的準確性和可靠性；

◇安全可靠、防潮、防腐蝕，适用於不同的場合，不受天氣等因素的影響；

        同時，XPS系列超聲波換能器配合本公司的Telesonic專利的聲波智能技術和微能量、數字濾波技術保證瞭小盲區、大量程、本質安全、高精度等特點

本公司可以根據用戶不同的需要，選擇相應的傳感器以适用於各種場合。

3現場變送器

        TRS系列現場變送器，内置專利的聲波智能技術、微能量技術、數字濾波技術、以及溫度補償技術，從而有力的保障瞭TS-6000型超聲波明渠流量計的精確精度,專利的聲波智能技術軟件可進行智能化回波分析，無需任何調試及其它的特殊步驟，此技術具有動态思維、動态分析的功能。專利的聲波智能技術能避開各種聲波幹擾，自動濾除各種多次回波、僞回波、工業噪聲，即使微弱的真實的回波信号淹沒在強噪聲中以及存在容器障礙物回波、側壁回波和多次回波等虛假回波條件下，聲波智能技術也能在接收回波信号的過程中直接把真實的回波信号提取出來。因而保證瞭測量的可靠性，精度也更高。

TS系列現場變送器具有以下特點：

◇自動識别真僞回波；

◇自動判定測量條件；

◇自動溫度補償；

◇極高的測量精度；

◇可信賴的高可靠性；

◇採用隔離電源，變送器的所有進出線都具有防雷保護裝置；

安 裝 使 用 說 明

1、安裝指導

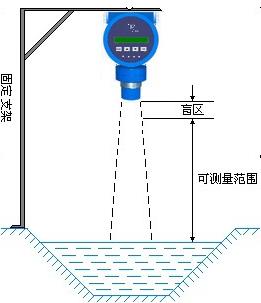

1.1 儀表安裝要求

◇儀表的發射面一定要與液體表面水平；

◇儀表發射面與低液位之間距離H應小於儀表的大量程；

◇液體的高液位不得進入換能器的盲區；

◇換能器的下方不得有障礙物，可在液位正上方；

◇L爲儀表離固定支架距離。若固定支架不光滑或有凸出物時，應使L大於0.5m；

◇儀表應安裝在液面比較平緩的地方。

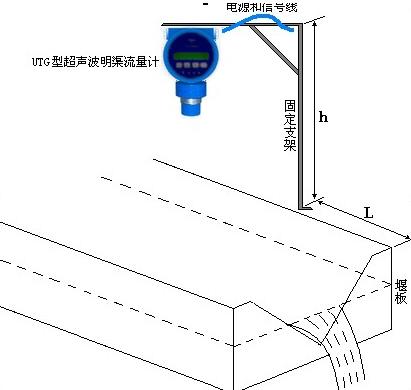

1.2  儀表安裝示意圖

       如圖所示，利用固定支架将TS-6000型超聲波明渠流量計安裝於被測液體正上方,儀表一般安裝在距堰闆上遊L＝0.6～1.2m左右水流較平緩的地方，高度h＝1.5m左右。電源及通信線通過鍍鋅鋼管連接到控制室。

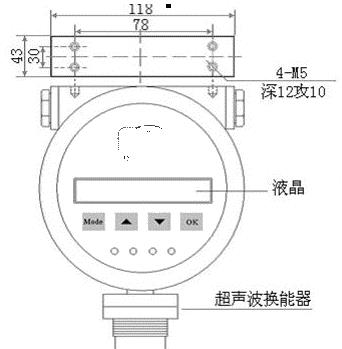

1.2  儀表安裝尺寸圖

        在被測液體上方建立水平固定支架，用螺絲将超聲波明渠流量計固定在支上。TS-6000型超聲波明渠流量計固定面上的的固定螺絲孔如下圖所示：

2、儀表接線

        TS-6000型超聲波明渠流量計的對外接線闆在TRS型現場變送器的後部，用戶隻需逆時針擰開後蓋，即可看見如下圖所示的接口闆：

具體接線如下：

XS4端子：

2 DC24V端子：與控制室來的直流24V電源相連。

注：如果用戶使用AC220V電源，本端子不使用，儀表有專用的AC220V引出線；

2 RS485端子：與控制室的RS485信号電纜相連；

2 4～20mA端子：接控制室來的4～20mA電纜；

XS3端子：出廠前已接好（用戶不要随意變動接線）

XS2端子：

2 SPDT1～SPDT4端子：繼電器1～繼電器4輸出

注意：

  1）TS-6000型超聲波明渠流量計到控制室的距離應≤1200米

  2）在連接DC24V電源線前後，應仔細檢查電源的極性，注意不要接反；

  3） 在用DC24V電源供電時，應注意保證儀表接線端的電源電壓在有負載的情況下不低於19V；

  4）4～20mA的承受負載應小於500歐姆；

3、安裝注意事項

1) TS-6000型超聲波明渠流量計外殼一定要與大地可靠相連；

2) TS-6000型超聲波明渠流量計在多雷區使用時，可在儀表所有的進出線端，安裝專用的防雷裝置3) TS-6000型超聲波明渠流量計在特别炎熱、寒冷的地方使用，即周圍環境溫可能超出儀表的工作要求時，可在明渠流量計周圍加設防高、低溫裝置；

    4)  所有的電線、電纜保護管，要注意防止積水過多；

儀表調試說明

儀表出廠時各項指标經過嚴格測試，用戶隻需在現場進行簡單設置即可滿足現場測量條件。

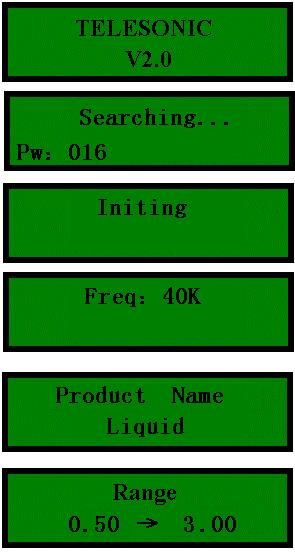

1儀表界面顯示說明：

1）儀表上電後，液晶先顯示公司商标TELESONIC及軟件的版本。

2）初始化儀表的各項參數

3）換能器（探頭）的頻率

4）表示現在是明渠流量計模式

5）儀表的量程表示儀表盲區爲0.5米，量程爲3米， 察看儀表現場安裝是否符合要求。

6）搜索液位中PW會從001到255之間快速變化

7）當搜索到液位後，儀表進入正常測量，液晶顯示如圖，表示瞬時流量爲20.810m3/h, 累積流量爲120.56m3

2  鍵盤說明

        鍵盤由4個鍵組成，如下圖所示，用“感應筆”點擊按鍵，儀表可進入參數設置狀态。

鍵盤介紹如下：

        【Mode】：模式鍵。在儀表正常工作時，用“感應筆”點擊該鍵可進入參數設置菜單；在菜單中，用“感應筆”點擊該鍵，則可退出本級菜單，退回到上一級菜單。

        【▲】：上翻鍵和加法鍵。在菜單中，該鍵作爲菜單的上翻鍵用；在更改數據時，該鍵作爲加法鍵用。

        【▼】：下翻鍵和減法鍵。在菜單中，該鍵作爲菜單的下翻鍵用；在更改數據時，該鍵作爲減法鍵用。

        【OK】：回車鍵和移位鍵。在菜單選擇過程中，該鍵作爲回車鍵用；在更改數據時作爲後移鍵用。

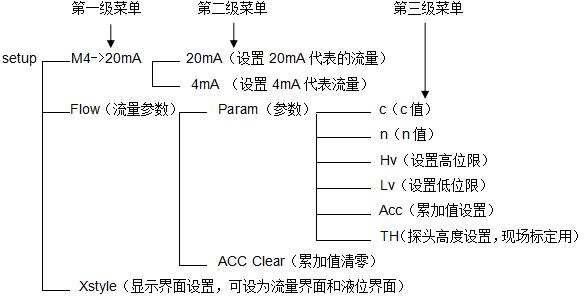

3  菜單的說明

4  參數的設置

4.1 參數4～20mA設置

1）在儀表正常工作時，用“感應筆”點擊Mode鍵，儀表進入參數設置菜單，首先顯示的是4～20mA設置菜單。

2）20mA設置

a）點擊OK鍵，進入20mA參數設置菜單，液晶顯示。

b） 點擊OK鍵，進入20mA數值輸入界面，閃動的數字爲可更改的數據，點▲鍵數字增加，點▼鍵數字減少，可在0～9間循環，設置好後點OK鍵移到下一數字進行設置，全部設好後點Mode鍵退到上一菜單。

3）4mA設置

在20mA參數設置菜單點▼鍵進入4mA參數設置菜單，，點OK鍵進入設置，方法同上。

4）點Mode鍵退到上一級菜單，會在退出參數設置菜單時顯示，點Mode鍵回到參數設置菜單，點OK鍵退出參數設置。

4.2  顯示界面設置

1）在儀表正常工作時點Mode鍵進入參數設置菜單後點▼鍵選擇到Xstyle顯示界面設置菜單。

2）點擊OK鍵，進入顯示界面設置，液晶顯示，表示現在爲流量顯示界面。

3）點▲鍵或▼鍵可選擇Level（液位界面），此時點OK鍵可確認，界面返回上一菜單。

4）點Mode鍵直到退出參數設置，儀表顯示液位數值，1.230表示液位爲1.230m。

4.3  流量參數設置

1） 在儀表正常工作時點Mode鍵進入參數設置菜單後點▼鍵選擇到Flow流量參數菜單。

2） 點擊OK鍵，進入密碼設置界面。

3） 輸入正確密碼後點Mode鍵進入Param參數菜單。

4）c值設置

a）點OK鍵進入參數設置，首先進入的是c值設置界面，Q=c×hn 爲流量公式，Q爲流量，c、n爲系數，h爲液位，Q單位爲m3/h。

b）點OK鍵進入設置，按照公式和堰槽設置c值，設好後點Mode鍵返回上一菜單。

5）n值設置

c值界面點▼鍵進入n值設置界面，點OK鍵進入設置，設好後點Mode鍵返回n值界面。

6）Hv高位限設置

a）n值界面點▼鍵進入Hv高位限設置界面，此項參數表示當液位超過設定值時流量保持。

b）OK鍵進入設置，如右圖，表示當液位超過1.12m時流量保持1.12m的流量，設好後點Mode鍵返回Hv值界面。

7）Lv低位限設置

a） 在Hv值界面點▼鍵進入Lv低位限 設置界面，此項參數表示當液位小於設定值時流量爲零。

b） 點OK鍵進入設置，表示當 液位小於0.005m流量爲零，設好後點 Mode鍵返回Lv值界面。

8）Acc累加值設置

a） 在LI值界面點▼鍵進入Acc累加值設置界面。此項參數爲儀表更換時複制累加值設定。

b） 點OK鍵進入設置。将累加值改爲所需數值退出，儀表即在新累加值上開始累加。

9）探頭高度設置

a） 在acc值界面點▼鍵進入TH探頭高度設置界面。此項參數現場标定用。

b） 點擊OK鍵，進入探頭高度輸入界面，缺省爲3m，若此時液位顯示爲1.230m，而實際液位爲0.1m，表示探頭高度要向下調整1.220m，更改爲1.780m，輸入此數值。

c） 點Mode鍵直到退出參數設置，如果示值還有偏差，可再進入探頭高度設置界面進行調整，直到準確爲止。

10）ACC Clear累加值清零設置

a）在Param參數菜單界面點▼鍵進入ACC Clear累加值清零菜單。

b） 點OK鍵進入累加值清零界面，點 Mode 鍵爲不清零，點OK鍵爲清零，界面返回上一菜單。

備 件 清 單

1生産廠家提供的設備以及附件

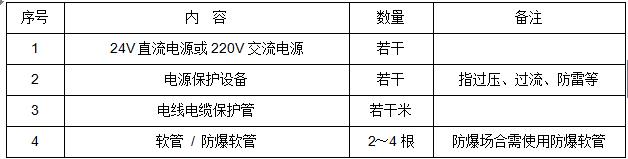

2現場需要具備的條件

存、運輸條件

1.運輸條件

        TS-6000型超聲波明渠流量計在包裝後,可用汽車、火車、輪船、飛機等運輸工具運輸，在運輸中應避免碰撞、跌落、雨雪的直接淋襲和日光暴曬。

2.貯存條件

        TS-6000型超聲波明渠流量計應存放在溫度0 ～+40℃，相對濕度不大於85%的倉庫内，且周圍不含有腐蝕性氣體。

售後服務

        1儀器保修一年，設備終身維護，本公司長期提供備品、備件。

        2對用戶提出故障、問題，根據情況及時給予答複，拿出解決方案。對於問題嚴重，一時難以解決的，可提供備用機，保證用戶正常生産使用
