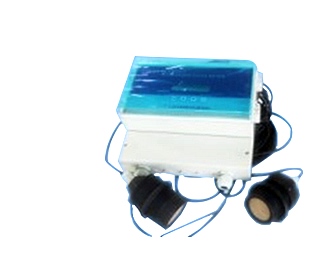

TSL300CJ型一體超聲波液位計

一體超聲波液位計概述：衷心感謝您選購本公司超聲波液位計！本儀表包含多項專利技術，具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便等特點，适用酸、堿、鹽、防腐、高溫等各種領域。本儀表可通過4~20mA或RS485(Modbus協議或其他定制協議)連接到顯示表或各種DCS系統中，爲工業的自動化運行，提供實時的液位數據。本儀表具有如下特點：電路設計從電源部分起就

發送詢盤

産品詳情

一體超聲波液位計概述

衷心感謝您選購本公司一體超聲波液位計！

本儀表包含多項專利技術，具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便等特點，适用酸、堿、鹽、防腐、高溫等各種領域。

本儀表可通過4~20mA或RS485(Modbus協議或其他定制協議)連接到顯示表或各種DCS系統中，爲工業的自動化運行，提供實時的液位數據。

本儀表具有如下特點：

?電路設計從電源部分起就選用高質量的電源模塊，元器件選擇進口高穩定可靠的器件，完全可以替代同類型國外進口儀表。

?專利的聲波智能技術軟件可進行智能化回波分析，無需任何調試及其它的特殊步驟，此技術具有動态思維、動态分析的功能。

?我公司擁有的聲波智能專利技術，使儀表的精度大大提高，液位精度達到0.3％，能夠抗各種幹擾波。

?本儀表是一種非接觸式儀表，不跟液體直接接觸，因此故障率低。儀表提供多種安裝方式，用戶完全可以通過本手冊進行儀表标定。

?儀表的所有輸入、輸出線均具有防雷、防短路的保護功能。

2、技術指标

測量範圍： 0～15m（根據實測量程選定）

盲區： 0.25m～0.6m

測距精度： 0.3%（标準條件）

測距分辨率： 1mm

壓力： 3個大氣壓以下

儀表顯示：自帶LCD顯示液位或空間距離

模拟輸出： 4～20mA

數字輸出： RS485、Modbus協議或定制協議

供電電壓： DC24V/AC220V，防雷裝置内置

環境溫度：－20℃ ～＋60℃

防護等級： IP65

3、儀表安裝

3.1儀表外形尺寸（探頭尺寸會根據量程的不同而有所改變，若有不同會預先告知）

安裝方法：

開敞環境下一般採用支架安裝方式，用儀表自帶法蘭固定。池或罐在安裝位置上割一個略大於探頭直徑（65mm）的圓孔，将儀表放入，然後将法蘭自下而上旋緊。安裝必須保證儀表的探頭面與被測液面水平。

3.2 儀表接線

3.3 安裝參數含義

如上圖所示，儀表的探頭發波打到液位後反射回探頭，探頭接收到後計算發波到收波的時間，得到測量距離L，儀表安裝高度TH減去測量距離L将得到當前液位H。儀表量程指儀表能夠測量的距離，安裝高度TH應小於量程。儀表盲區指儀表在探頭附近無法測量的區域，高液位與探頭間距應大於盲區，例盲區爲0.3m，則液位與探頭間距必須大於0.3m。探頭發波是個擴散過程，即有方向角，安裝的時候要注意，否則可能打到池壁的凸起物或渠道邊沿。

3.4 儀表安裝原則

1）探頭發射面到低液位的距離，應小於選購儀表的量程。

2）探頭發射面到高液位的距離，應大於選購儀表的盲區。

3）探頭的發射面應該與液體表面保持平行。

4）探頭的安裝位置應盡量避開正下方進、出料口等液面劇烈波動的位置。

5）若池壁或罐壁不光滑，儀表安裝位置需離開池壁或罐壁0.3m以上。

6）若探頭發射面到高液位的距離小於選購儀表的盲區，需加裝延伸管，延伸管管徑大於120mm，長度0.35m～0.50m，垂直安裝，内壁光滑，罐上開孔應大於延伸管内徑。或者将管子通至罐底，管徑大於80mm，管底留孔保持延伸管内液面與罐内等高。

3.5 安裝注意事項

1）儀表在室外安裝建議加裝遮陽闆以延長儀表使用壽命。

2）電線、電纜保護管，要注意密封防止積水。

3）儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時，建議在儀表的進出線端另外安裝專用的防雷裝置。

4）儀表在特别炎熱、寒冷的地方使用，即周圍環境溫度有可能超出儀表的工作要求時，建議在液位儀周圍加設防高、低溫裝置。

4、儀表調試

4.1 鍵盤說明

【Mode】：菜單鍵。按【SET】出現密碼界面，輸入密碼進入菜單，在設置時按【Mode】取消設置，設置完畢後，按【Mode】鍵退出菜單。

【▲】：下翻鍵和數字鍵。在菜單中，該鍵作爲菜單的下翻鍵用，在更改數據時，該鍵作爲數字鍵用。

【】：移位鍵和上翻鍵。在菜單中，該鍵作爲菜單的上翻鍵用，在更改數據時，該鍵作爲移位鍵用。

【OK】：確認鍵。選擇菜單或確認選項和數據。

4.2 密碼說明

按Mode鍵，出現密碼界面：“0000”，按【▲】鍵将順位改爲1，按【OK】鍵即可進入參數設置菜單界面。

4.3 參數設置

4.3.1液位标定（P01）

儀表安裝完畢、上電後，液晶上會顯示液位數值，而該數據往往與實際液位不符，故需要液位标定。

液位标定步驟如下：按Mode鍵，輸入密碼，再按OK鍵進入參數設置菜單。P01爲液位标定菜單，按OK鍵進行P01液位标定，用鍵（移位）和▲鍵（數字更改）将數字改爲實際液位值（如2.100），按OK鍵確認，再按Mode鍵退出參數設置菜單，此時液晶前行顯示“――――”第二行顯示“2.100”，表示儀表正在進行液位标定（此時不能移動儀表、不能斷電）。當液晶前行顯示“2.100”時，表示儀表液位标定完畢。

4.3.2 20mA設置（P02）

在儀表正常工作時按Mode鍵進入參數設置菜單，按▲鍵選擇P02菜單，第二行數字即爲20mA對應液位，按OK鍵進行設置。

4.3.3 顯示模式設置（P03）

P03菜單可更改顯示模式，共有3種顯示模式可供選擇：

1．00 顯示液位

2．01 顯示距離

3．02 顯示距離和氣溫

按▲鍵選擇所需模式然後按OK鍵確認。

4.3.4探頭高度（P04）

P04菜單可以顯示探頭高度，可查看探頭高度是否符合現場情況，也可用於液位标定。直接按照現場情況更改探頭高度值。

4.3.5反應速度設置（P05）

P05菜單可更改儀表反應速度。液位變化速度越快，相應要求儀表反應的速度越快。本儀表有4中模式可供選擇：
