QQ-803系列數顯儀

超聲波液位差計-QQ-803系列數顯儀

1、概述

        QQ-803系列數顯儀表與各類模拟量輸出的傳感器、變送器配合，完成溫度、壓力、流量、液位、成分、位移等物理量的測量、變換、顯示和控制。

        誤差小於0.5%F.S，並具備調校、數字濾波功能，可幫助減小傳感器、變送器的誤差，有效提高系統的測量、控制精度；

        适用於電壓、電流、熱電阻、熱電偶、遠傳壓力表等信号類型；

        變送輸出（選項）能将測量、變換後的顯示值以标準電流、電壓形式輸出供其它設備使用；

        2點報警輸出，上限報警或下限報警方式可選擇，報警靈敏度獨立設定；

        标準MODBUS RTU通訊(選項)

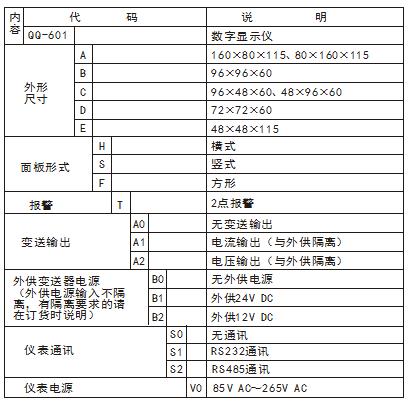

2、型号規格

表示儀表面闆尺寸規格，儀表深度約爲115mm

A-H面闆160 ×80mm 橫式，開口152×76mm

A-S面闆80 ×160mm 豎式，開口76×152mm

B-F  面闆96×96mm   方型， 開口92 ×92mm

C-H面闆96 ×48mm  橫式，開口92 ×45mm

C-S面闆48 ×96mm  豎式，開口45 ×92mm

D-F面闆72 ×72mm  方型，開口68 ×68mm

E-F面闆48 ×48mm  方型，開口45 ×45mm

3、技術規格

電    源：85V AC ～ 265V AC，功耗小於4W

工作環境：0℃～50℃，濕度低於90%R.H

顯示範圍：-1999～9999，小數點位置可設定

基本誤差：小於±0.5%F.S

測量控制周期：0.5秒(數字濾波參數FLtr=0)

輸入信号類型：全能輸入，可通過設定選擇

★注：0-10VDC、2-10VDC、0-20VDC輸入，訂貨時需說明，此時儀表不能全能輸入

報警輸出：2點繼電器，觸點容量220V AC/3A

外供電源：用於給變送器供電，輸出值與标稱值的誤差小於±5%，負載能力大於30mA

變送輸出：光電隔離

1、4mA～20mA，0mA～10mA，0mA～20mA直流電流輸出時，可通過設定選擇，輸出較大負載600Ω.

2、輸出分辨率：1/8000，誤差小於±0.2%F·S

4、安裝與接線
        爲確保安全，接線必須在斷電後進行，接線及使用過程中，盡量避免接觸殼體上的散熱孔

        以下所列端子圖爲輸入與外供不隔離。當輸入與外供隔離時，外供“-”不再與輸入“-”共用同一端子，A-H及A-S規格外供“-”爲3号端子;B-F規格外供“-”爲15号端子；C-H、C-S及D-F規格外供“-”爲5号端子；E-F規格輸入與外供隔離的端子圖同輸入與外供不隔離的端子圖

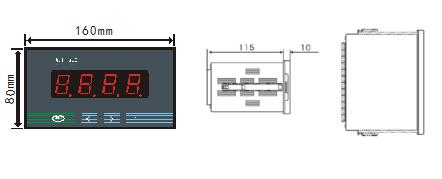

A-H規格160×80尺寸的儀表與A-S規格80*160尺寸的儀表外形尺寸

開孔尺寸

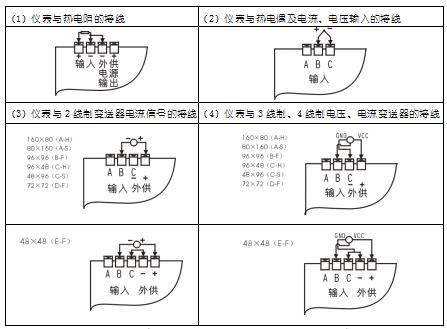

接線端子圖

5、通訊說明

儀表可選帶通訊功能（選擇通訊時儀表不能選擇變送功能二者隻能選一）

1、通訊要素

① 數據格式：8位數據位，1位停止位，無校驗；

② 波特率：2400、4800、9600、19200bps可選；

③ 通訊協議：标準MODBUS RTU；

④ 通訊接口：RS485

⑤ 通訊地址：1 ～ 247

詳細的通訊說明請詳見《QQ-601系列數顯儀通訊說明》

6、參數一覽表

        該表列出瞭儀表的基本參數和與選配件相關的參數，與選配件相關的參數隻有該台儀表有相應的選配件時才會出現。“取值範圍”一欄是該參數的設置範圍以及用符号表示的參數内容與數值的關系。無通訊功能的儀表與此無關。

7、操作

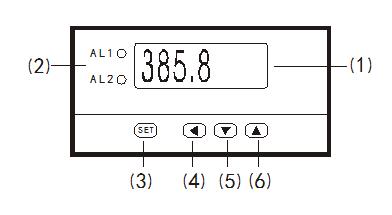

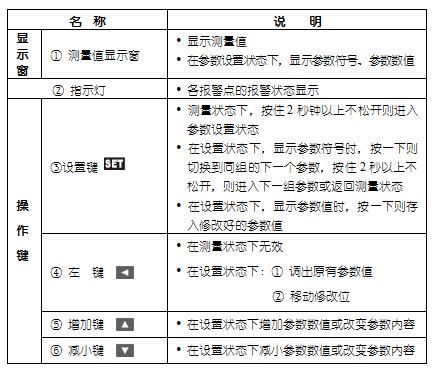

7.1 面闆及按鍵說明（以A-H規格的儀表爲例）

7.2 參數設置說明

儀表的參數分爲2組，每個參數所在組在第6章《參數一覽表》中列出。

★ 第1組  參數之後及第2組參數均受密碼控制，未設置密碼時不能進入

★ 、 參數是否受密碼控制可以通過  參數選擇， 設置爲OFF

時，不受密碼控制；設置爲ON時，若未設置密碼，雖然可以進入、修改，但

不能存入。

進入參數設置狀态後，若1分鍾以上無按鍵操作，儀表将自動退出設置狀态。

7.3 報警設定值的設置方法

報警設定值在第1組參數。

① 按住設置鍵  2秒以上不松開，進入設置狀态，儀表顯示

② 單次按下  鍵可以順序選擇本組其它參數

③ 按  鍵調出當前參數的原設定值，閃爍位爲修正位

④ 通過  鍵移動修改位， 鍵增值、 鍵減值，将參數修改爲需要的值

⑤ 按  鍵存入修改好的參數，自動轉到下一參數。若爲本組後1個參數，按  鍵後将轉到本組第1個參數。

重複② ~ ⑤步，可設置本組的其它參數。

★  如果修改後的參數不能存入，是因爲  參數被設置爲ON，使該參數受密碼控制，應先設置密碼。

7.4 密碼設置方法

當儀表處於測量狀态時，可進行密碼設置。

① 按住設置鍵  不松開，直到顯示

② 連續點按  ，直到顯示

③ 按  鍵進入修改狀态，在  ， ， 鍵的配合下将其修改爲1111

④ 按  鍵，密碼設置完成

★  密碼在儀表上電時或1分鍾以上無按鍵操作時，将自動清零。

7.5 第二組參數的設置方法

① 首先按7.4的方法設置密碼

② 第1組參數中  參數之後的參數，在密碼設置完成後，按  鍵可選擇

③ 第二組的參數，通過按住設置鍵  不松開，儀表顯示該組第1個參數的符号

④ 按  鍵順序循環選擇本組需設置的參數

⑤ 按  鍵調出當前參數的原設定值，閃爍位爲修改位

⑥ 通過  鍵移動修改位， 鍵增值， 鍵減值，将參數修改爲需要的值

★  以符号形式表示參數值的參數，在修改時，閃爍位應處於末位。

⑦ 按  鍵存入修改好的參數，並轉到下一參數重複④ ~ ⑦步，可設置本組的其它參數。退出設置 ：在顯示參數符号時，點按  鍵或按住設置鍵  不松開，直到退出參數的設置狀态。

8、功能及相應參數說明

8.1 測量及顯示

儀表從採樣到顯示的處理過程

採樣 →  數字濾波 →  量綱轉換 →  調校 → 顯 示

顯示受調校的影響

以下爲測量及顯示相關參數，設置不正確，可能使儀表顯示不正常。

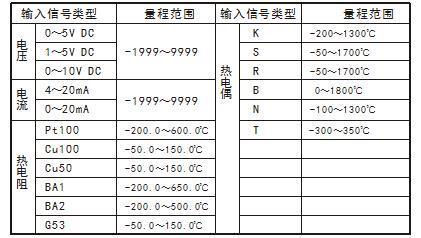

（incH）—— 輸入信号選擇

設定應與儀表型号及實際輸入信号一緻。該參數的值以符号形式表示，下表爲對應

關系：

（in-d）—— 測量值顯示的小數點位置選擇

熱電阻輸入時：應選擇爲000.0

熱電偶輸入時：應選擇爲0000.

其它信号輸入時：根據需要選擇

（u-r）—— 量程下限?（F-r）—— 量程上限

這兩個參數規定瞭輸入信号的起點和終點所對應顯示值的起點和終點。對熱電阻和熱電偶輸入，與它無關，可以不設置。

例：4 mA~20mA輸入，對應0~1.600MPa，則設置以下４個參數　

     =      = 0.000

     = 0.000        = 1.600

8.2 報警輸出

每個報警點有3個參數，分别用於設定報警值、報警方式和報警靈敏度。

報警方式：報警方式有2種： 表示上限報警，表示下限報警

報警靈敏度：爲防止測量值在報警設定值附近波動時造成繼電器頻繁動作，可根據需要設定一個報警解除的外延區域。

 例：上限報警時：
