防爆超聲波液位計

防爆超聲波液位計概述

        衷心感謝您選購超聲波液位計！

        本儀器包含多項自研的專利技術，擁有全新的信号處理技術，具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便、讀數簡捷等特點，廣泛應用於石油、化工、水處理、水利、鋼鐵、煤礦、電力以及食品加工等行業，适用酸、堿、鹽、防腐、高溫、防爆等各種領域。

        本儀器可通過4~20mA或RS485（Modbus協議）連接到各種DCS系統中，爲工業的自動化運行，提供實時的液位數據。

防爆型超聲波液位儀具有如下特點：

?安全

採用壓鑄鋁合金防水、防爆外殼；儀表的防爆等級達到Ex d（ia）ⅡBT4。

?穩定可靠

我們在電路設計時從電源部分起就選用高質量的模塊、關鍵元器件的採購選擇高穩定可靠的器件，完全可以直接替代國外進口儀表。

?專利技術

超聲波智能技術軟件可進行智能化回波分析，無需任

何調試及其它的特殊步驟，此技術具有動态思維、動态分析的功能。

?精度高

我公司擁有的聲波智能專利技術，使型超聲波液位計的精度大大提高，液位精度達到0.3％，能夠抗各種幹擾波。

?故障率低、易安裝、易維護

本儀器是一種非接觸式儀表，不跟液體直接接觸，因此故障率較低。儀表提供多種安裝方式，用戶完全可以通過本手冊進行儀表标定。

?多種防護

儀表的防護等級達到IP65；所有的輸入、輸出線均具有防雷、防短路的保護功能。

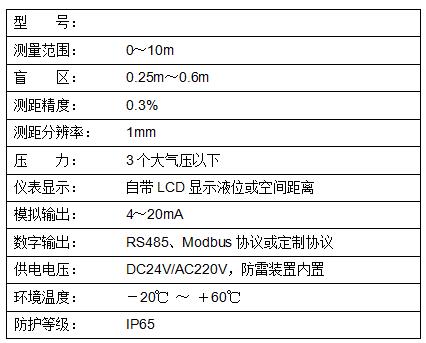

2、技術指标及選型代碼

3、儀器安裝

3.1支架安裝和法蘭尺寸

注：法蘭尺寸會根據換能器的不同而有所改變，若有不同會預先告知。

3.2 儀表安裝方式

支架安裝：在被測液體上方水平固定L型支架，用螺絲将液位儀固定在支架上。

法蘭安裝：安裝時，先将法蘭固定在鐵闆或盲闆上，然後将儀表固定在法蘭上。

3.3 儀表安裝原則

1）換能器發射面到低液位的距離，應小於選購儀表的量程。

2）換能器發射面到高液位的距離，應大於選購儀表的盲區。

3）換能器的發射面應該與液體表面保持平行。

4）換能器的安裝位置應盡量避開正下方進、出料口等液面有劇烈波動的位置，選擇在罐内液位比較平靜的地方。（這點用戶一定注意！！）

5）若池壁或罐壁不光滑，儀表需離開池壁或罐壁0.5m以上。

6）若換能器發射面到高液位的距離小於選購儀表的盲區，需加裝延伸管，延伸管的直徑要大於DN80，延伸管一定要與罐内液面保持垂直，内壁要保持光滑，特别是延伸管與罐體焊接處要光滑，罐的開口要大於延伸管的外徑，這樣延伸管與罐體焊接處就不會有毛刺和凸起物。

3.4 安裝注意事項

1）儀表外殼可與大地可靠相連。

2）電線、電纜保護管，要注意防止積水過多。

3）儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時，可在儀表的進出線端另外安裝專用的防雷裝置。

4）儀表在特别炎熱、寒冷的地方使用，即周圍環境溫度有可能超出儀表的工作要求時，可在液位儀周圍加設防高、低溫裝置。

3.5 儀表接線

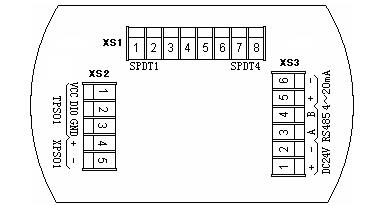

用力逆時針擰開後蓋即可看見儀表的接線闆，如下圖所示：

XS1接線柱說明（若用戶沒有選購開關量輸出時，無此接線柱）

提供4路開關量輸出。1－2腳、3－4腳、5－6腳、7－8腳

對應1～4路開關量輸出。

XS2接線柱說明（使用BA-5五芯專用電纜與換能器連接）

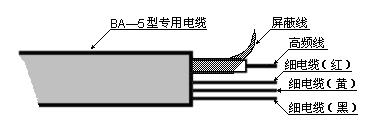

BA－5型電纜如下圖所示：

4、儀表調試說明

        儀表出廠時各項指标經過嚴格測試，用戶隻需在現場進行簡單設置即可滿足現場測量條件。

4.1儀表界面顯示說明：

1） 儀表上電後，液晶顯示軟件版本。

2）初始化儀表的各項參數。

3）換能器（探頭）的頻率。

4）儀表的量程表示儀表盲區爲0.5米，量程爲3米，察看儀表安裝是否符合要求。

5）搜索液位中P和M數字快速變化 。

6）當搜索到液位後，液晶顯示如圖，表示液位爲2.15m。

4.2鍵盤說明：

鍵盤由3個鍵組成，用“感應筆”點按鍵，儀表進入參數設置狀态。

鍵盤介紹如下：

?【MODE】：設置鍵。在儀表正常工作時，用“感應筆”點擊該鍵

可進入參數設置菜單；在菜單中，用“感應筆”點擊該鍵，則可

退出本級菜單，退回到上一級菜單。

?【▲】【▼】：爲循環鍵。在菜單中，該鍵在用戶設置過程中，菜單可以上下循環；在更改數據時，數字可以從0-9。

?【OK】：確認鍵和移位鍵。在菜單中，該鍵做確認鍵用；在更改

數據時做後移鍵用。

4.3菜單說明

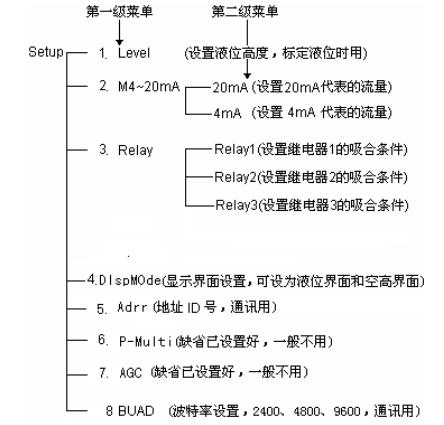

菜單結構如下，共分二級菜單，點【OK】鍵進入下級菜單，點【MODE】鍵返回上級菜單

4.4  參數的設置

4.4.1儀表标定的步驟

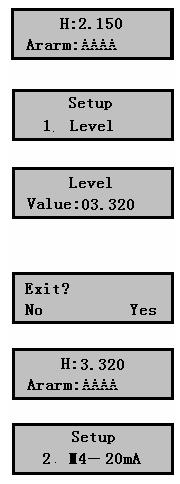

1）儀表上電，儀表進入測量，液晶顯示液位數值，而實測液位爲3.320m，下面介紹标定方法。

2）用“感應筆”點擊MODE鍵，儀表即可進入參數設置菜單，首先進入的就是1、Level液位标定菜單。

3）點擊OK鍵，進入液位标定輸入界面，輸入實測液位數值3.320m，設好後點MODE鍵退回Level菜單。

4）再點MODE鍵顯示，點MODE鍵回到參數設置菜單，點OK鍵退出參數設置菜單。

5）儀表顯示實測液位，此後儀表的讀數将正確反映現場實際液位。

4.4.2 參數4～20mA設置

1）在儀表正常工作時點MODE鍵進入參數設置菜單後點【▼】選擇2、4～20mA設置菜單。

5、設備清單

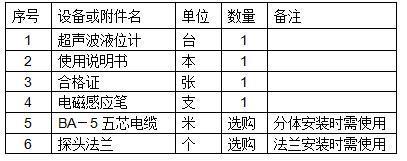

5.1生産廠家提供的設備以及附件

5.2現場需要具備的條件
