2088壓力變送器簡介

     2088壓力變送器壓力敏感核心採用瞭高性能的矽壓阻式壓力充油芯體，内部的專用集成電路将傳感器毫伏信号轉換成标準遠距離的傳輸電流信号，可以直接與計算機接口卡、控制儀表、智能儀表或PLC等方便相連。該系列産品廣泛應用於工業過程控制、石油、化工、冶金等行業。本産品符合GB 3836.1-2000 《爆炸性氣體環境用電氣設備　第1部分：通用要求》、GB 3836.4-2000 《爆炸性氣體環境用電氣設備　第４部分：本質安全型＂i＂》标準相應規定。儀器防爆标志爲：ExiaⅡCT4。

1 主要技術參數

⑴  工作溫度：-20℃～80℃；

⑵  基本誤差

⑶  變送器的準確度等級分爲：

0.1級，基本誤差爲±0.1；

0.3級，基本誤差爲±0.3；

0.5級，基本誤差爲±0.5（基本誤差以量程的百分數表示）。

⑷  熱零點漂移

在環境溫度偏離參比工作條件溫度時，變送器的零點漂移應不大於0.03%FS/℃。

⑸  熱靈敏度漂移

在環境溫度偏離參比工作條件溫度時，變送器的滿量程漂移應不大於0.03%FS/℃。

⑹  絕緣電阻

在參比工作條件下，變送器各端子對地之間的絕緣電阻不得低於20MΩ/250V。

⑺  防爆性能

儀器防爆性能符合ExiaⅡCT4的要求。

2 外形及安裝

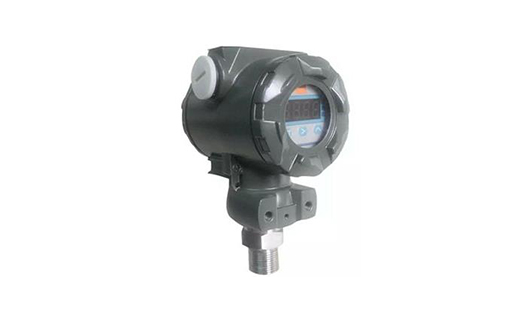

外形結構見右圖，該壓力變送器由殼體，放大器，接線端子組成，根據用戶的需要可以選用指針表，液晶表頭顯示。

3 安裝方法

        ⑴ 選擇易於操作、維護的地方進行安裝；

        ⑵ 應盡量遠離振動源安裝；

        ⑶ 應盡量遠離熱源的地方安裝；

        ⑷ 直接安裝在管道或設備上，安裝時用扳手夾緊在變送器六方處。

4

 電氣連接

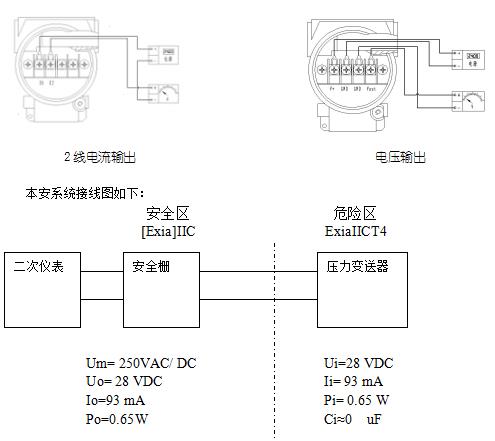

        打開儀表後蓋（接線端子面），見接線端子，電源連接見下圖：

本安系統參數匹配須遵循如下原則：

        Uo≤Ui；   Io≤Ii；   Po≤Pi；  Cc≤Co－Ci；  Lc≤Lo－Li。

5 零點，增益調節

    零點及增益的調整方法：

    壓力表在出廠前，已經過标定，無須用戶再次調整。若在使用過程中發生零位和滿量程偏離，規定每年校檢，可以在高一級精度的壓力源上重新标定。具體方法如下：

在無壓力的情況下，調整調零Z電位器，使輸出爲電氣零點。加滿量程壓力，調整增益S電位器，使輸出爲電氣滿程輸出。如此反複多次，可使壓力表的零位和滿量程調整到标準值。

6 安全使用注意事項

        ⑴  搬運與安裝變送器時應小心謹慎，避免碰撞而影響電路的性能。

        ⑵  變送器進壓口内有隔離膜片，切勿人爲用異物觸碰。

        ⑶  變送器外螺紋處一定要注意密封，否則會造成壓力不準不穩。

        ⑷  安全栅須取得防爆合格證，其安裝應按其說明書的要求進行。

        ⑸  在産品安裝使用中如遇到問題請與我公司聯系，在産品發生異常時，請不要擅自打開進行修理，應及時與廠家聯系。
