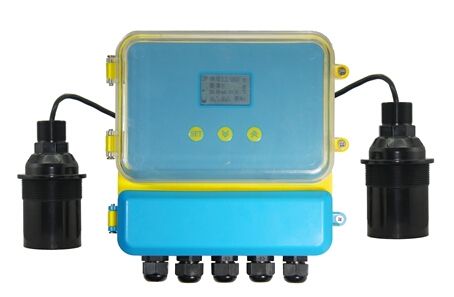

超聲波液位差計的功能與缺點

 超聲波液位差計的功能與缺點

    除瞭超聲波液位計之外還有連通器式液位計、電容式液位計、雷達液位計、磁性浮子液位計、磁緻伸縮型液位計、靜壓式液位計、伺服式液位計;測量物位的有超聲波物位計和放射性物位計等。從測量原理上來說可以分爲接觸式測量與非接觸式測量、壓力式原理測量等。下面就介紹下以上液位計的功能與缺點。

　　1、連通器式液位計：

　　應用普通的玻璃液位計結構簡單、價廉、直觀，适於現場使用：

　　缺點：易破損，内表面沾污，造成讀數困難，不便於遠傳和調節。

　　2、超聲波液位計：

　　是由微處理器控制的數字物位儀表。在測量中脈沖超聲波由傳感器(換能器)發出，聲波經物體表面反射後被同一傳感器接收，轉換成電信号。並由聲波的發射和接收之間的時間來計算傳感器到被測物體的距離。無機械可動部分，可靠性高，安裝簡單、方便，屬於非接觸測量，且不受液體的粘度、密度等影響精度比較低。

　　缺點：超聲波液位計測試容易有盲區。不可以測量壓力容器，不能測量易揮發性介質。

　　3、電容式液位計：

　　採用測量電容的變化來測量液面的高低的。它是一根金屬棒插入盛液容器内，金屬棒作爲電容的一個極，容器壁作爲電容的另一極。兩電極間的介質即爲液體及其上面的氣體。由於液體的介電常數ε1和液面上的介電常數ε2不同，比如：ε1>ε2，則當液位升高時，兩電極間總的介電常數值随之加大因而電容量增大。反之當液位下降，ε值減小，電容量也減小。所以，可通過兩電極間的電容量的變化來測量液位的高低。

　　缺點： 電容液位計的靈敏度主要取決於兩種介電常數的差值，而且，隻有ε1和ε2的恒定才能保證液位測量準確，因被測介質具有導電性，所以金屬棒電極都有絕緣層覆蓋。被測液體的介電常數不穩定會引起誤差。電容式液位計一般用於調節池、清水池測量。(注：液化氣是否會對測量造成影響未知待確定)

　　4、雷達液位計：

　　採用發射—反射—接收的工作模式。雷達液位計的天線發射出電磁波，這些波經被測對象表面反射後，再被天線接收，電磁波從發射到接收的時間與到液面的距離成正比，關系式如下：D=CT/2(D：雷達液位計到液面的距離C：光速T：電磁波運行時間) 雷達液位計記錄脈沖波經曆的時間，而電磁波的傳輸速度爲常數，則可算出液面到雷達天線的距離，從而知道液面的液位。不需要傳輸媒介，不受大氣、蒸氣、槽内揮發霧影響的特點，能用於揮發介質的液位測量。採用非接觸式測量，不受槽内液體的密度、濃度等物理特性的影響。

　　缺點：價格昂貴。儀表需要設置的參數較多，一旦出現問題，通常很難查出是什麽原因造成的。如果天線本身不慎沾上介質會報錯。如有結晶結冰現象會報錯，需加熱保溫處理，並清理天線。剛開始安裝需要是空倉，即空料位。

　　5、磁性浮子液位計：

　　根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計本體管中的磁性浮子也随之升降，浮子内的固定磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱翻轉，當液位上升時翻柱由白色轉變爲紅色，當液位下降時翻柱由紅色轉變爲白色，指示器的紅白交界處爲容器内部液位的實際高度，從而實現液位清晰的指示。磁性浮子液位計可以做到高密封，防洩漏和适用於高溫、高壓、耐腐蝕的場合。對高溫、高壓、有毒、有害、強腐蝕介質更顯其優越性。

　　缺點：磁性浮子液位計與介質直接接觸，浮球密封要求要嚴格，不能測量粘性介質。磁性材料如退磁易導緻液位計不能正常工作，翻闆容易卡死，造成無法遠傳指示。磁性材料如退磁易導緻液位計不能正常工作。

　　6、磁緻伸縮型液位計：

　　探棒上端電子部件産生低壓電流脈沖，開始計時，産生磁場沿磁緻伸縮線向下傳播，浮子随著液位變化沿測量竿上下移動，浮子内有磁鐵，也産生磁場，兩個磁場相遇，磁緻伸縮線扭曲形成扭應力波脈沖，脈沖速度已知，計算脈沖傳播時間即對應液位精確變化。(電流以光速運行，所以其傳播時間與力波時間相比可忽略)電廠鍋爐、汽輪機、電氣、熱控、水處理等精度能夠達到。磁緻伸縮液位精度較高，适用於油類液體，可測油水分界面。

　　缺點：磁緻伸縮型液位計由於其接觸的測量方式和較高的安裝、維護要求，所以導緻市場普及不廣。

　　7、靜壓式液位計：

　　其利用均勻液體的壓強與高度成正比的關系通過測量液體底部的壓力來折算液位高度。P=ρgh(P壓強);根據被測介質的密度及液體測量範圍計算出壓力或壓差範圍，再選用量程、精確度等性能合适的壓力表或差壓表。

　　缺點：由於其受介質密度和溫度影響很大，所以常常精度比較差，而爲消除這些影響，需要很多其他測試儀表，結果搭建一套完善的靜壓測量系統價格很高。由於液柱的靜壓與液位成正比，因此利用壓力表測量基準面上液柱的靜壓就可測得液位。普及範圍廣，容易校準。

　　8、伺服式液位計：

　　是近來比較成功的新型液位計，主要應用在輕油品的高精度測量中。與雷達液位計形成比較強的競争。基本原理相同鋼帶式液位計，但具有精確的力傳感器以及伺服系統，形成閉環調節系統，通過考慮鋼帶自身重力，精確地調節浮子高度以達到平衡浮力和重力，得到精確的當前液面到罐頂高度，以得到液位值。熱電技術聯盟精度高，能夠達到1mm，滿足計量級要求。使用於平靜的輕質無腐蝕性液體。

　　缺點：安裝調試比較麻煩，同樣有接觸式液位計的各種不利因素且價格高昂。
